Hantek Automotive Diagnostics 6074BE Kit III, 4-Kanal, 70 MHz, 64 K
Hantek Automotive Diagnostics 6074BE Kit III, 4-Kanal, 70 MHz, 64 K
Verfügbarkeit für Abholungen konnte nicht geladen werden

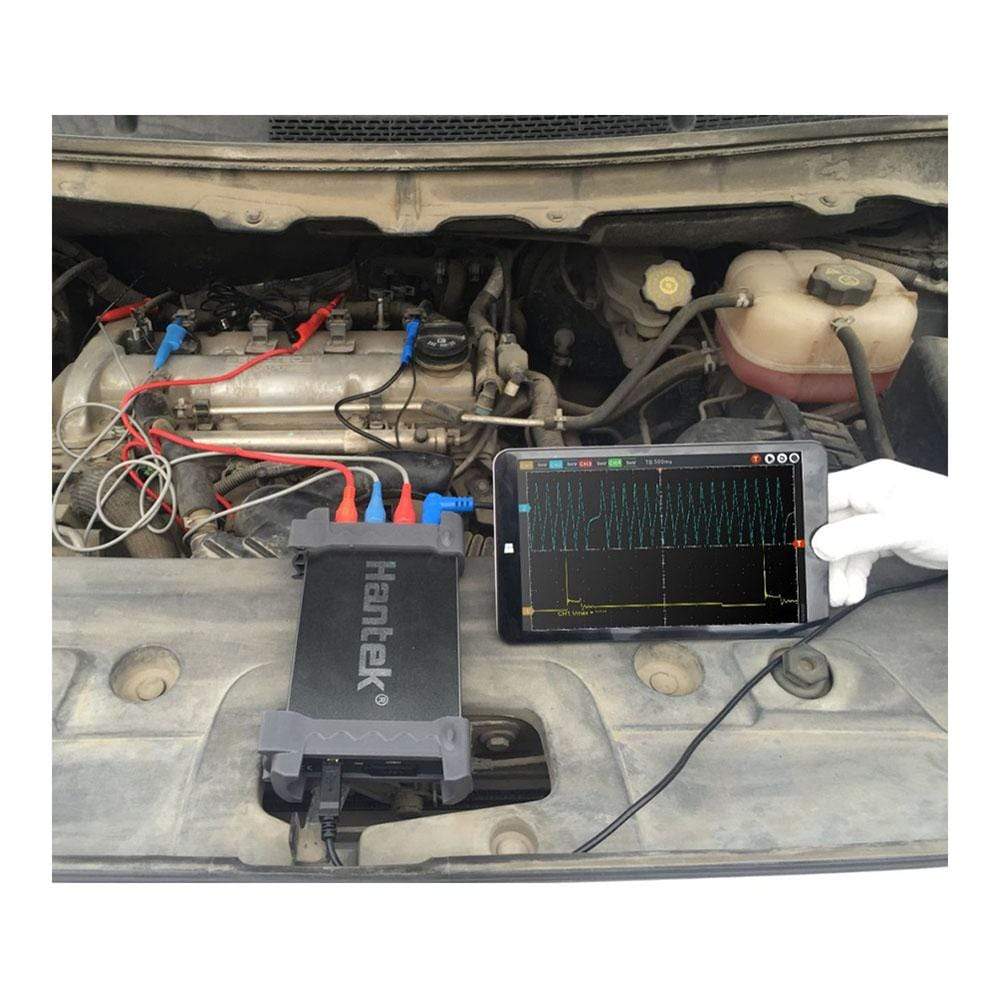

Das Automotive Diagnostics 6074BE Kit-III kann über 80 verschiedene automobilbezogene Parameter messen, darunter (Zündungsvorgang/Sensor/Busdiagnose/Performer/Starten und Laden). Es wird über eine USB 2.0-Schnittstelle mit Strom versorgt, sodass kein separates externes Netzteil erforderlich ist. Laptops oder Tablet-PCs mit Windows 7, 8 und 10 können die mitgelieferte Anwendungssoftware ausführen. Die Software kann kostenlos aktualisiert werden. Es unterstützt USBXI und ist daher einfach zu bedienen. Das Vierkanal-Oszilloskop hat eine schnelle GSa/s-Echtzeit-Abtastrate, eine hohe Eingangsempfindlichkeit von 2 mV-10 V/DIV und einen großen Eingangsbereich, eine hohe Bandbreite von 70 MHz, ist klein und leicht zu transportieren. Dynamische Cursorverfolgung, Wellenformaufzeichnungs- und Wiedergabefunktion.

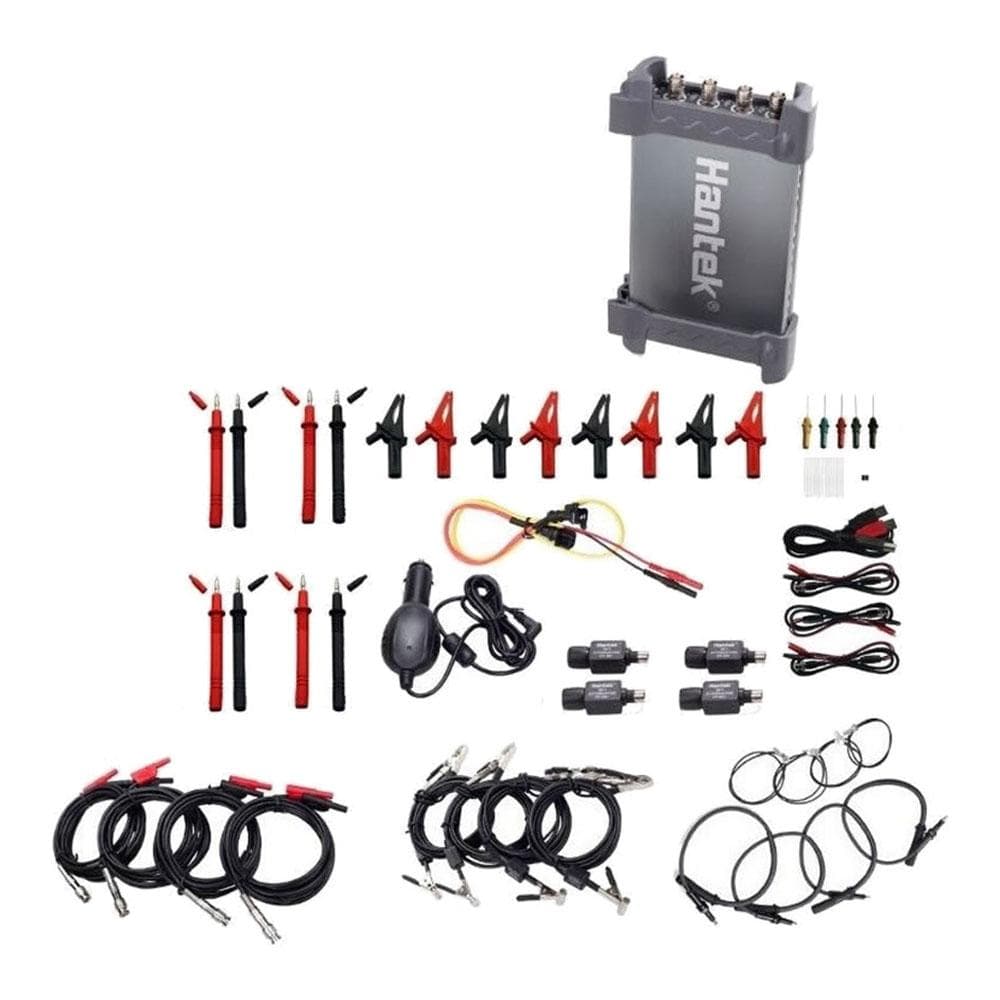

Dies ist ein Zwischenbausatz mit einem Oszilloskop und Zubehör. Stromzangen sind nicht im Lieferumfang enthalten und können separat erworben werden.
Features
- Standard equipped over 80 types of automotive measurement function
- Fit for portable computers, table PCs. Supports WIN10/ WIN8/WIN7 etc.
- USB 2.0 interface plug and play, and no need extra power supply;
- Great functionality, More than 20 kinds of automatic measurement functions, PASS/FAIL Check function. Resourceful trigger function, dynamic cursor tracking, waveform record and replay function.

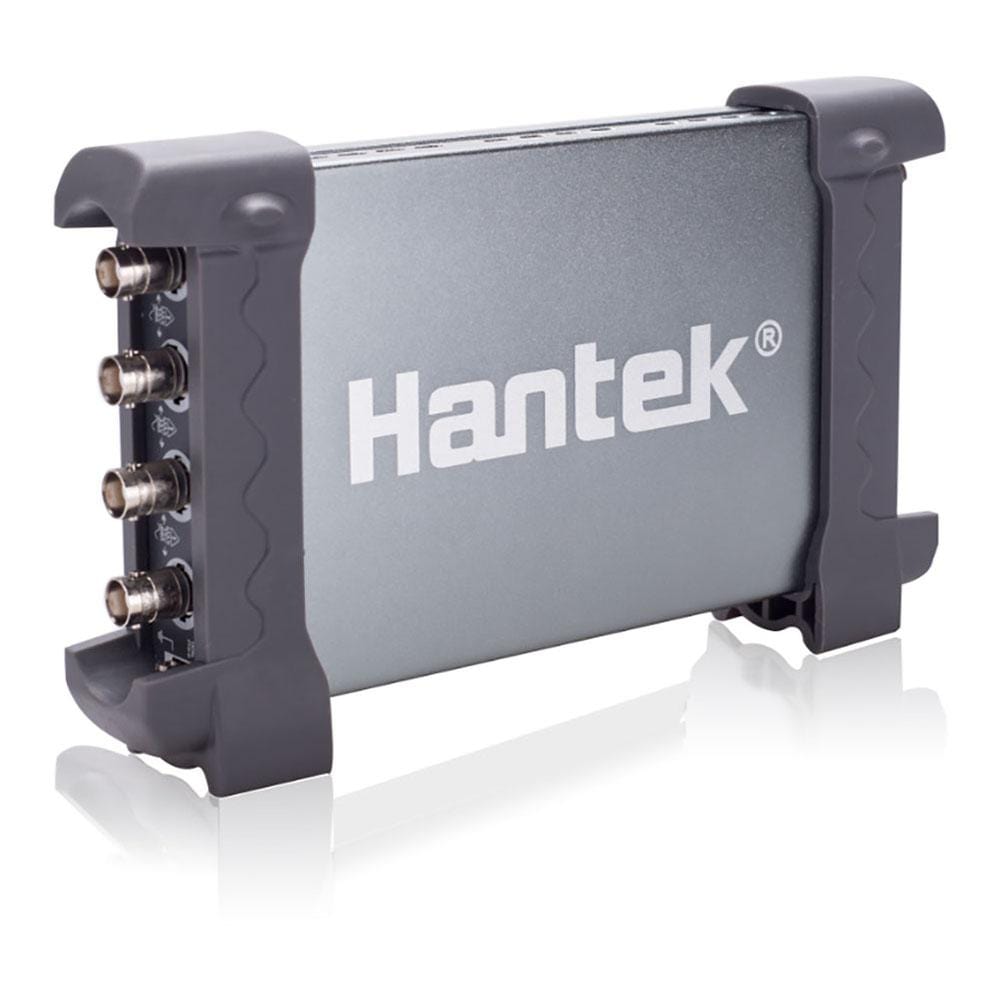

- The outer case is made from Anodised aluminium and has great heat resistance and abrasive resistance with a hardwearing appearance.

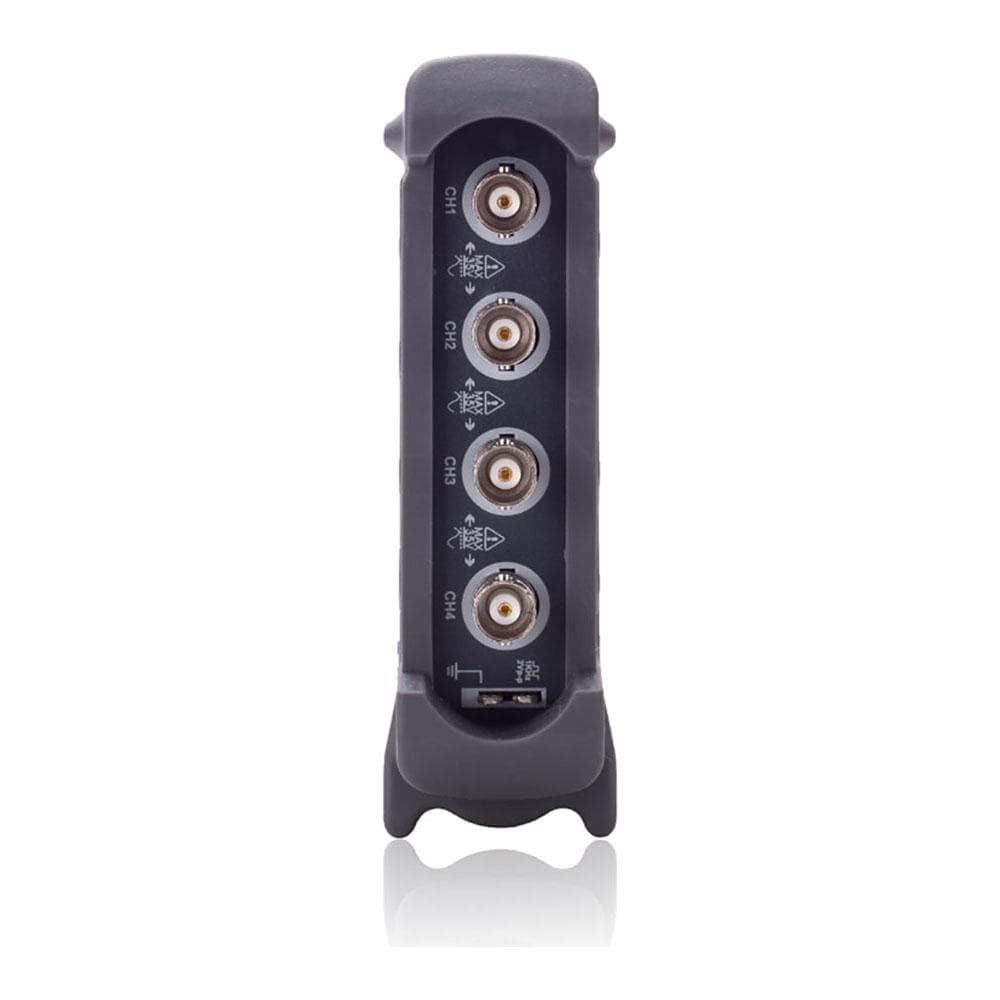

- 4 channels oscilloscope, 1GSa/s real time sampling rate, 2mV-10V/DIV high input sensitivity and large input range, 70MHz high bandwidth,
- The waveform data can be outputted to EXCEL,BMP and JPG files.
- Waveform averaging, afterglow, lightness control, reverse, add, subtract, multiply, divide, X-Y display.
- FFT spectrum analyzer
- One computer can connect with multiple oscilloscopes, to expand the number of channels
- Provide secondary development library DLL; Provide Labview\VB\VC\QT developing examples.
Specification
|
Model |
Hantek-6074BE |
|
Bandwidth |
70MHz |
|
Automotive Measurement Function |
Intake manifold vacuum & ignition, Petrol fumes adjusting valve vacuum & ignition, Idle exhaust ignition, Starting exhaust ignition; Sensor: Air Flow Meter, Camshaft, Crankshaft, Distributor, Lambda sensor, Throttle position; CAN bus data examine, CAN bus signal integrity, CAN bus LH long time acquisition, LIN bus; Performer: Petrol/Diesel; Starter and charging circuits |
|
Channel |
4-ch |
|
Real-time Sampling Rate |
1GSa/s |
|
Memory Depth |
64K |
|
Time Base Precision |
±50ppm |
|
Time Base Range |
2ns/div-1000s/div (1-2-4 sequences) |
|
Input Impedance |
1MΩ 25pF |
|
Input Sensitivity |
2mV/div～10V/div |
|
Vertical Resolution |
8Bit |
|
Vertical Displacement Range |
2mV ~ 10V/div @ x1 probe; 20mV ~ 100V/div @ x10 probe； |
|
DC Gain Accuracy |
±3% |
|
Bandwidth Limit |
20MHz |
|
Trigger Mode |
Edge, Pulse, Video, Alternative |
|
Trigger Source |
CH1, CH2, CH3,CH4 |
|
Waveform Signal Process |
+,-,x,÷,FFT, Invert |
|
Cursors Measurement |
Cross, Trace, Horizontal, Vertical |
|
Auto Measurement |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle |
|
Volume |
175mm * 105mm * 25mm |
|
Weight |
0.9KG |
|
Accessory |
2 passive probes, 2 gator clip lines |
