Trübungssensor
Trübungssensor
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

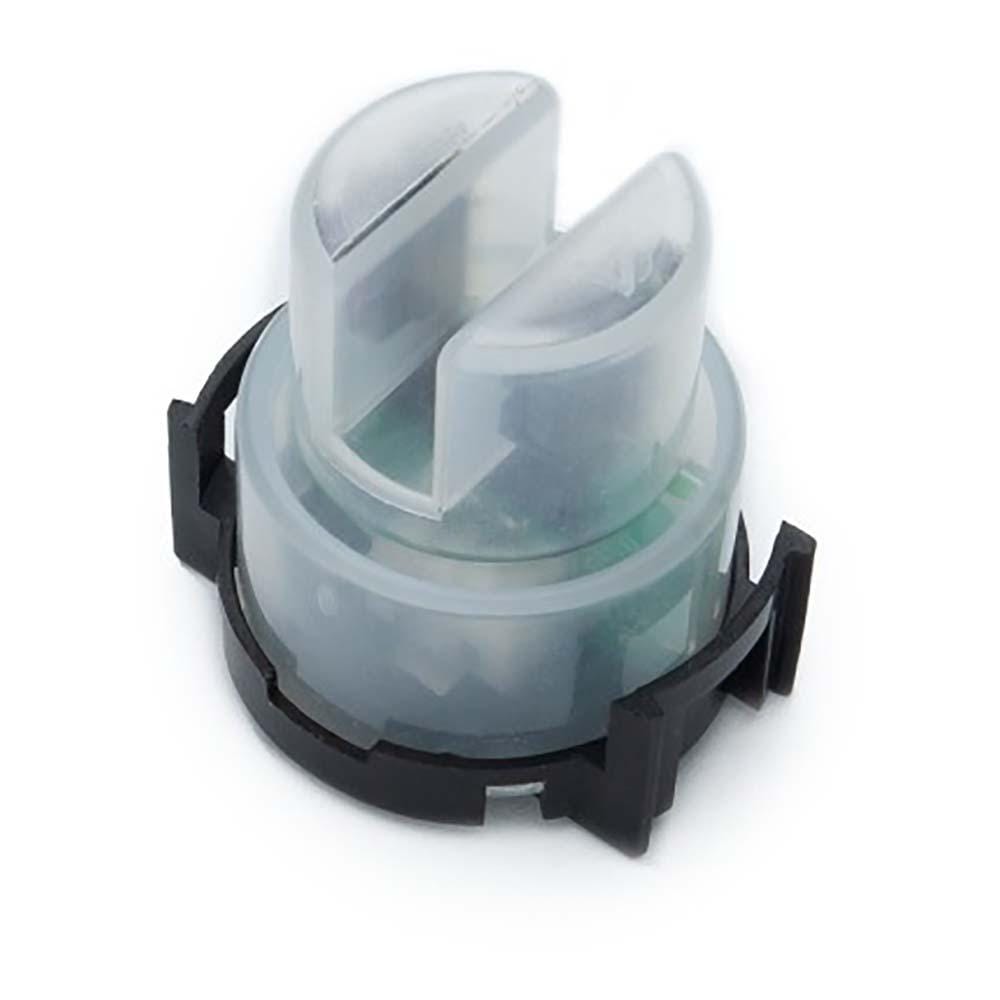

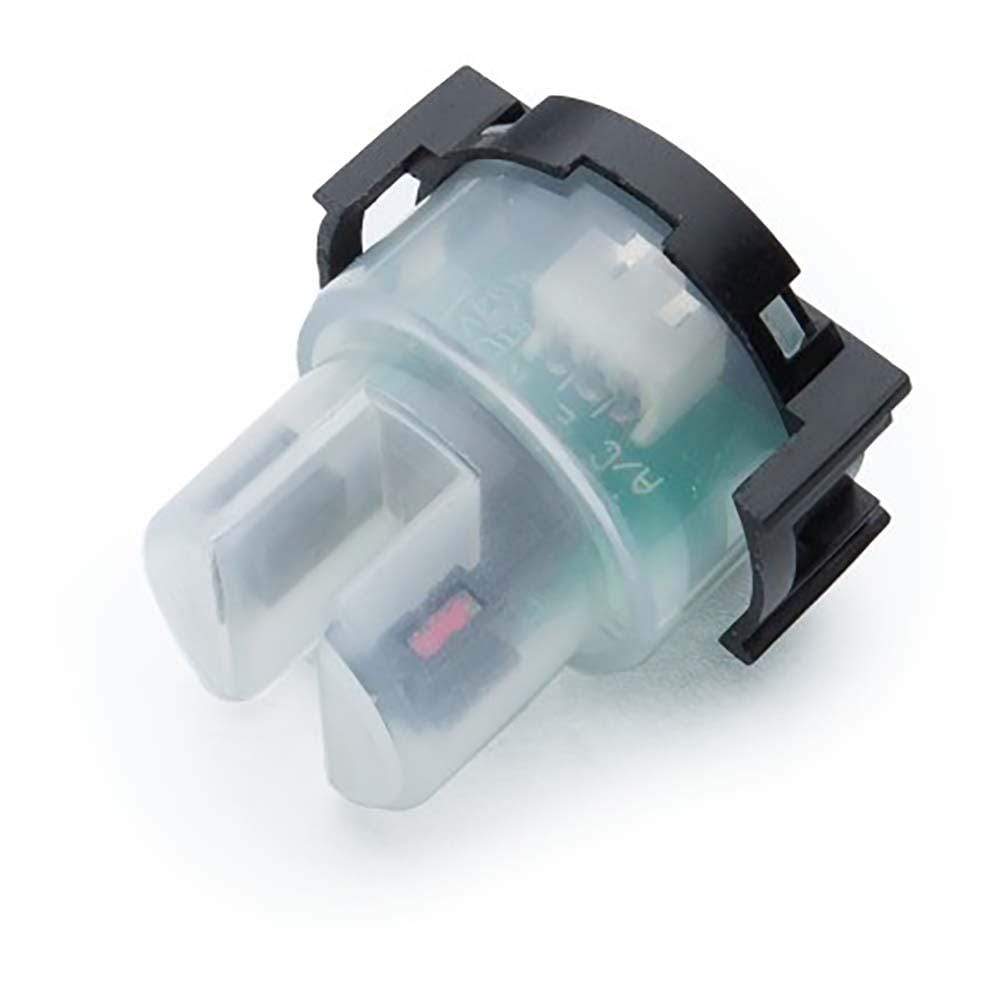

Der Trübungssensor (TSD-10) ist eine hochpräzise Trübungssensorlösung von Amphenol, die für die Fernplatzierung auf dem Turbidity Click Board™ konzipiert ist. Der Sensor ist kreisförmig mit einem Durchmesser von 30 mm. Es ist wichtig zu erwähnen, dass dieser Sensor eine Lösung darstellt, bei der sowohl Fototransistor als auch optische Diode in einem Gehäuse integriert sind, wodurch die Messung der Dichte trüben Wassers problemlos möglich ist.| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-4935
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.02 kg
|
| Other | |
Warranty |
|
Country of Origin |
|
HS Code Customs Tariff code
|
|
EAN |
5055383621781
|
How Does The Turbidity Sensor Work?
The Turbidity Sensor (TSD-10) measures the turbidity (amount of suspended particles) of a liquid. This optical sensor measures a turbid water density or an extraneous matter concentration using the refraction of wavelength between photo transistor and diode. Using an optical transistor and diodes, an optical sensor measures the amount of light coming from the light source to the light receiver to calculate water turbidity. The amount of light transmitted through the sample is dependent on the amount of soil in the water. As the soil level increases, the amount of transmitted light decreases.

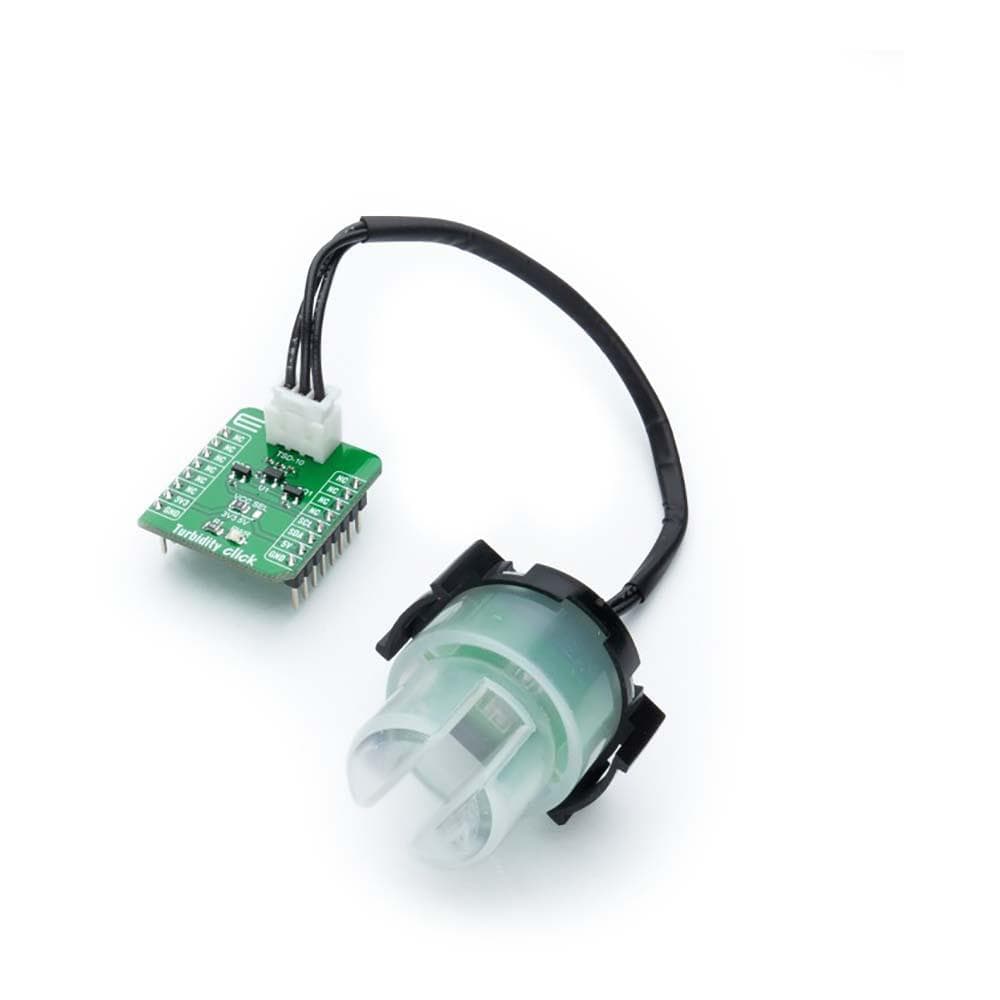

This sensor can be connected to the existing Turbidity Click Board™ through a 1x3 2.5mm pitch vertical type connector via an additional Turbidity Sensor Cable.

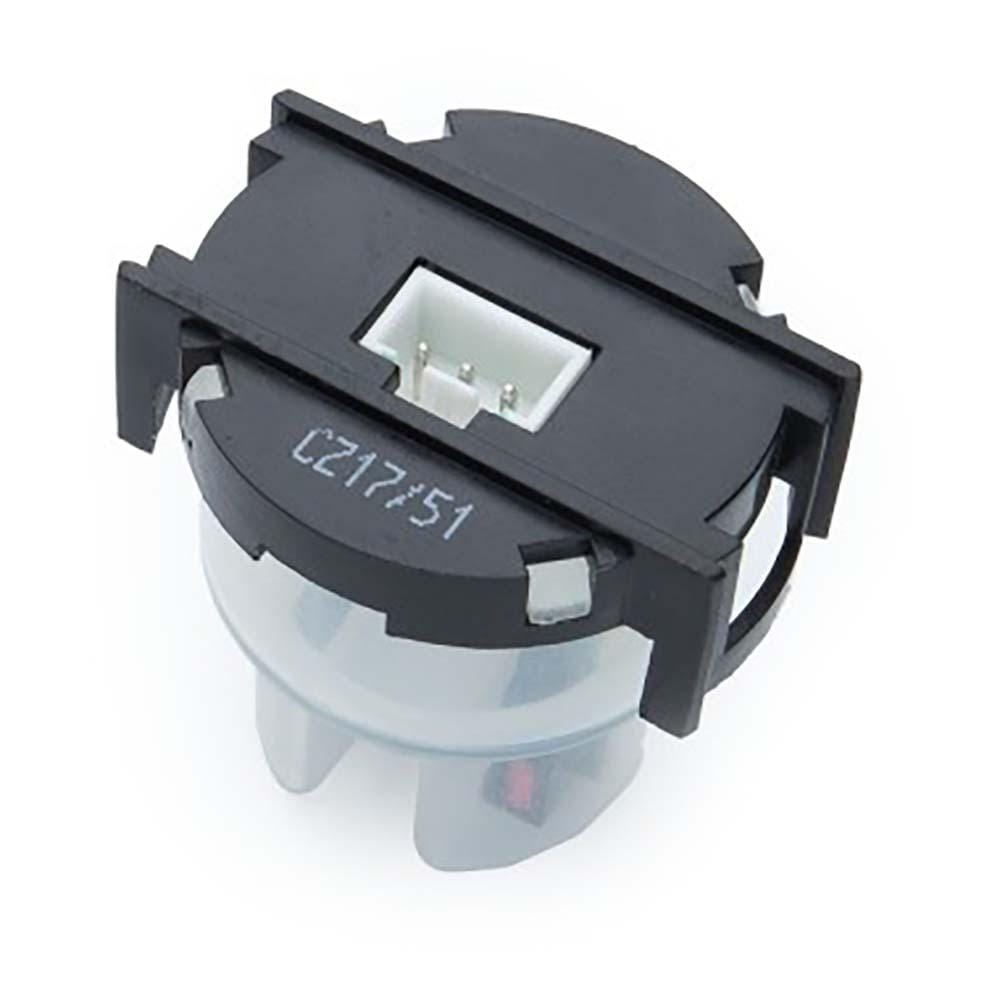

- Connector : B3B-XH-A(LF)(SN)
- Product external diameter : 30mm
- Height : 34mm
- Width : 22mm
- Width between PhotoTR&Diode : 5.7mm
TURBIDITY SENSOR ELECTRICAL SPECIFICATIONS
