MikroBuffer Proto Board
MikroBuffer Proto Board
SKU: MIKROE-324
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

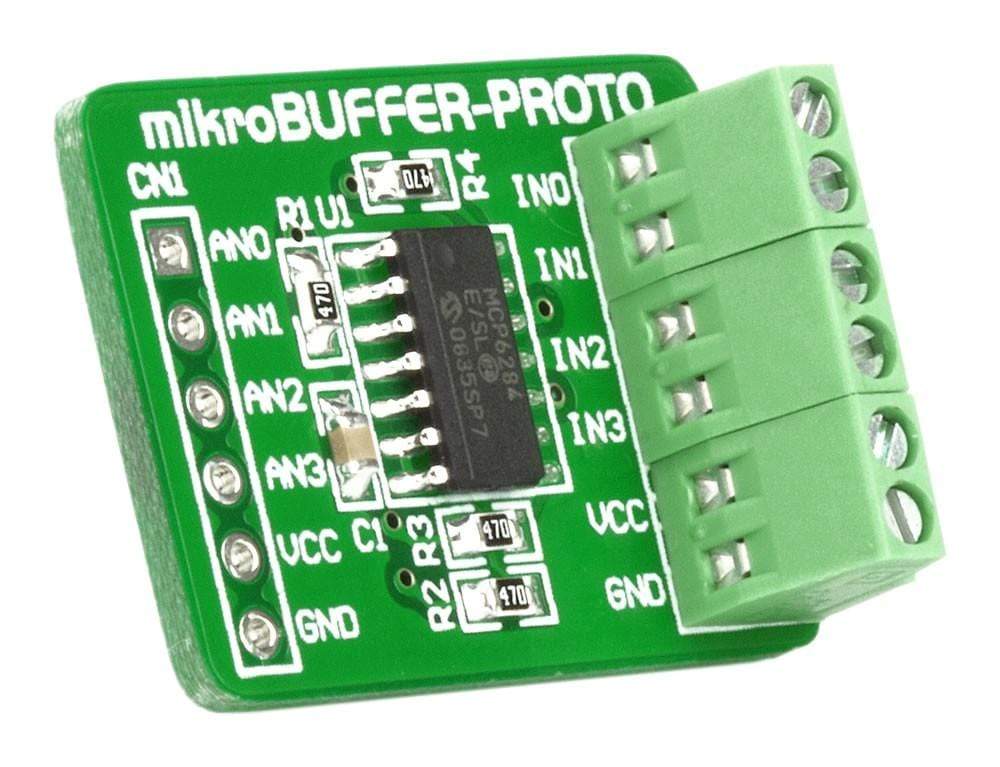

Buffering the analogue signals connected to prototype board inputs using unity gain operational amplifiers become simplified and cost-efficient for the user, with the help of the MikroBuffer PROTO Board. This accessory board features a low-cost design and consumes very little power, and thus resulting in great financial savings for the user. The compact design of this additional board makes it fit for perfect integration with the existing board setup and renders it compatible for use in a number of general-purpose applications. The MikroBuffer PROTO Board has been equipped with a Microchip Technology-enabled MCP6284 operational amplifier. This op-amp has got a total of 4 inputs. This additional board gets quickly connected to a microcontroller by way of a 1 x 6 connector CN1. CN2 and CN3 connectors make it possible for the board to establish a secure connection with an analogue signal generating device so that the amplified signal can get delivered to the microcontroller analogue inputs. The board, which comes designed to fit into standard breadboards with 100mil distance between points, has a 5 MHz Gain Bandwidth Product (GBWP) and a 65' phase margin.
It is perfect for being applied in battery-powered applications, auto industry, portable equipment manufacturing industry, analogue filter designing and all MCU architectures.
Mithilfe des MikroBuffer PROTO Boards wird das Puffern der an die Eingänge der Prototypplatine angeschlossenen analogen Signale mithilfe von Operationsverstärkern mit Einheitsverstärkung für den Benutzer vereinfacht und kostengünstiger. Diese Zusatzplatine verfügt über ein kostengünstiges Design und verbraucht sehr wenig Strom, was für den Benutzer große finanzielle Einsparungen bedeutet. Aufgrund ihres kompakten Designs lässt sich diese Zusatzplatine perfekt in den vorhandenen Platinenaufbau integrieren und ist für den Einsatz in einer Reihe von Allzweckanwendungen geeignet. Das MikroBuffer PROTO Board ist mit einem Microchip Technology-fähigen Operationsverstärker MCP6284 ausgestattet. Dieser Operationsverstärker verfügt über insgesamt 4 Eingänge. Diese Zusatzplatine wird über einen 1 x 6-Anschluss CN1 schnell mit einem Mikrocontroller verbunden. Die Anschlüsse CN2 und CN3 ermöglichen der Platine, eine sichere Verbindung mit einem analogen Signalerzeugungsgerät herzustellen, sodass das verstärkte Signal an die analogen Eingänge des Mikrocontrollers übermittelt werden kann. Die Platine ist für den Einbau in Standard-Steckplatinen mit einem Abstand von 100mil zwischen den Punkten ausgelegt und verfügt über ein Gain Bandwidth Product (GBWP) von 5 MHz und eine Phasenreserve von 65'.
Es eignet sich perfekt für den Einsatz in batteriebetriebenen Anwendungen, in der Automobilindustrie, in der Herstellung tragbarer Geräte, im analogen Filterdesign und allen MCU-Architekturen.
| Overview | |
|---|---|
| Category | Add-on |
| Applications | Board features 450 µA, 5 MHz Rail-to-Rail Op Amps which can be used in automotive industry, portable equippment, in analog filter design and other |
| Product type | Miscellaneous |
| Key components | |
| On-board modules | MCP6284 operational amplifier |
| Features | |
| Key benefits | Board is designed to fit into standard breadboards with 100mil distanve between points |
| Interfaces | |
| Interface | GPIO |
| Compatibility | Breadboard (PROTO) |
| Electrical | |
| Power supply | 3.3V or 5V |
| Compliance | |
| Country of origin | Serbia |
| RoHS | Compliant |
| Additional specifications | |
| Gain bandwidth product | 5 MHz (typical) |
| Ordering information | |
| Part number (SKU) | MIKROE-324 |
| Manufacturer | Mikroelektronika doo |
| EAN | 8606015071572 |
| Warranty | 12 Monate |
| Shipping weight | 0.004 kg |
-
1 ×
MikroBuffer Proto Board
Contact us to confirm the full contents of the box.
