EasyInput-Karte
EasyInput-Karte
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

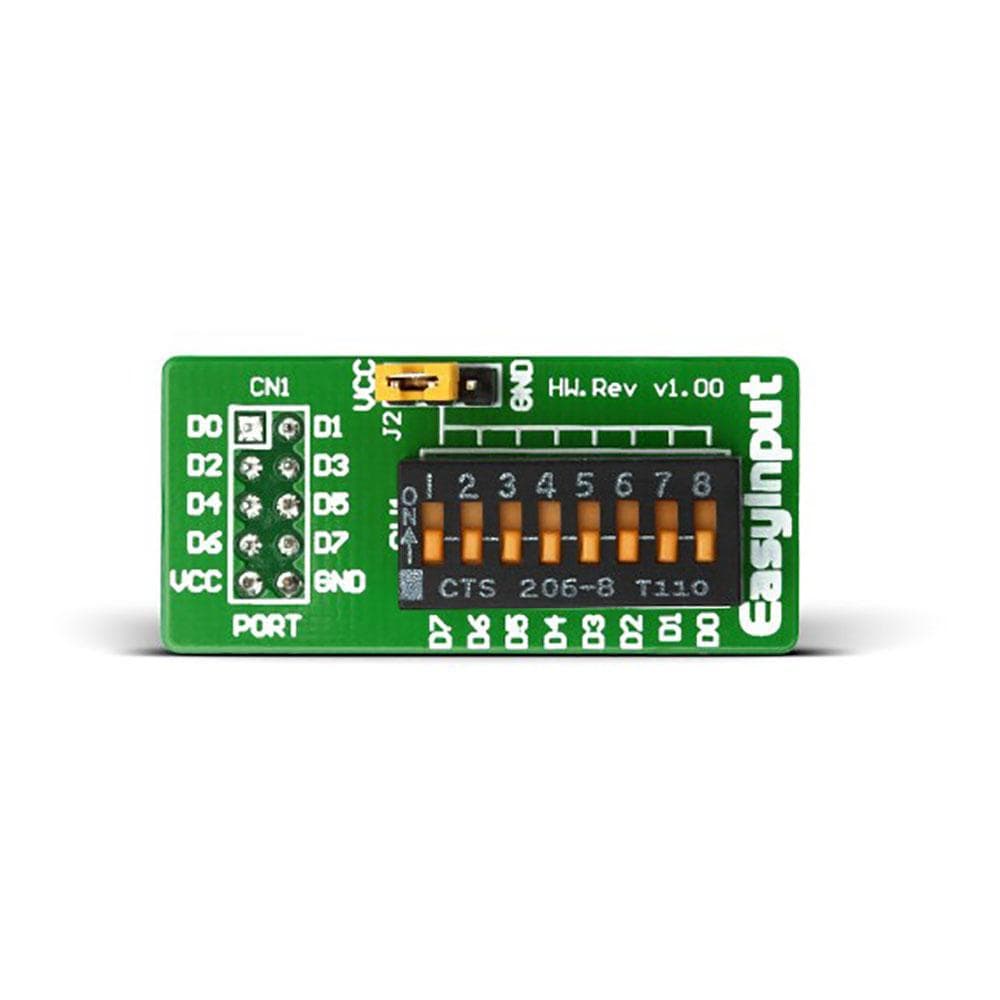

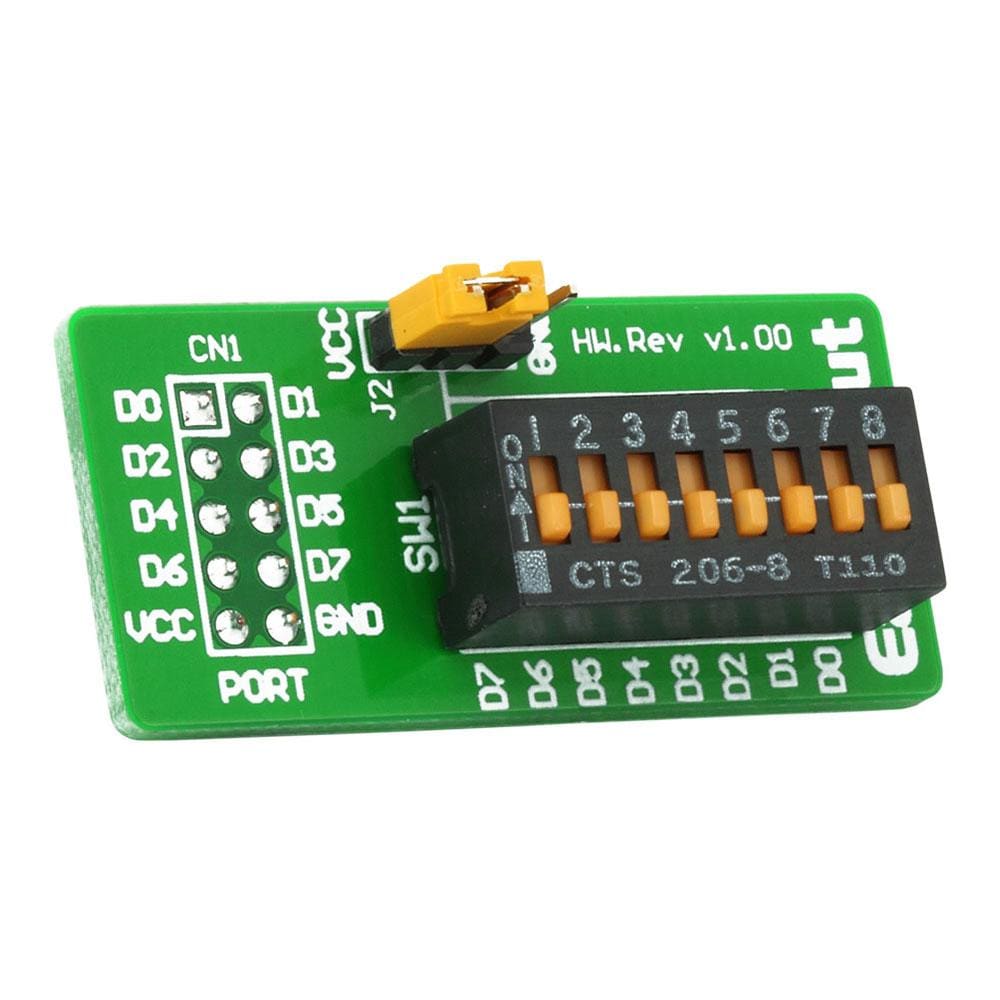

Simulieren Sie mit der EasyInput-Platine verschiedene Arten von Eingängen im Design. Diese Zusatzplatine ist dafür ausgelegt, digitale Logikeingänge für den gewünschten IDC10-PORT-Header bereitzustellen. Die Platine ist mit einem Dreizustands-DIP-Schalter für acht PORT-Pins ausgestattet. Der DIP-Schalter wird häufig in Anwendungen mit statischen Eingängen verwendet und bietet Benutzern eine einfache und bequeme Möglichkeit (einfaches Drücken eines Schalters), konstante Spannung (VCC oder GND) auf die gewünschten Port-Eingänge anzuwenden. Die mittlere Position lässt den Pin unberührt.
Die EasyInput-Platine verfügt über einen IDC10-Anschluss, der einen einfachen Anschluss an Peripheriemodule gewährleistet. Außerdem wird diese Zubehörplatine am häufigsten verwendet, um das Verhalten eines elektronischen Geräts anzupassen, um eine breite Palette von Anwendungen abzudecken.
| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-1025
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.004 kg
|
| Other | |
Warranty |
|
HS Code Customs Tariff code
|
|
EAN |
8606015073620
|
Electrical characteristics of tri-state DIP switch
Contact Rating: Switching: 25mA, 24VDC; Non-Switching: 100 mA, 50VDC.
Contact Resistance: Initial: 50 mOhm.
Mechanical Life: 5000 cycles (Min.) .
