Kit adaptateur de flash de référence Dediprog EM-AD-RF16-Kit
Kit adaptateur de flash de référence Dediprog EM-AD-RF16-Kit
SKU: EM-AD-RF16-Kit
Impossible de charger la disponibilité du service de retrait
Overview

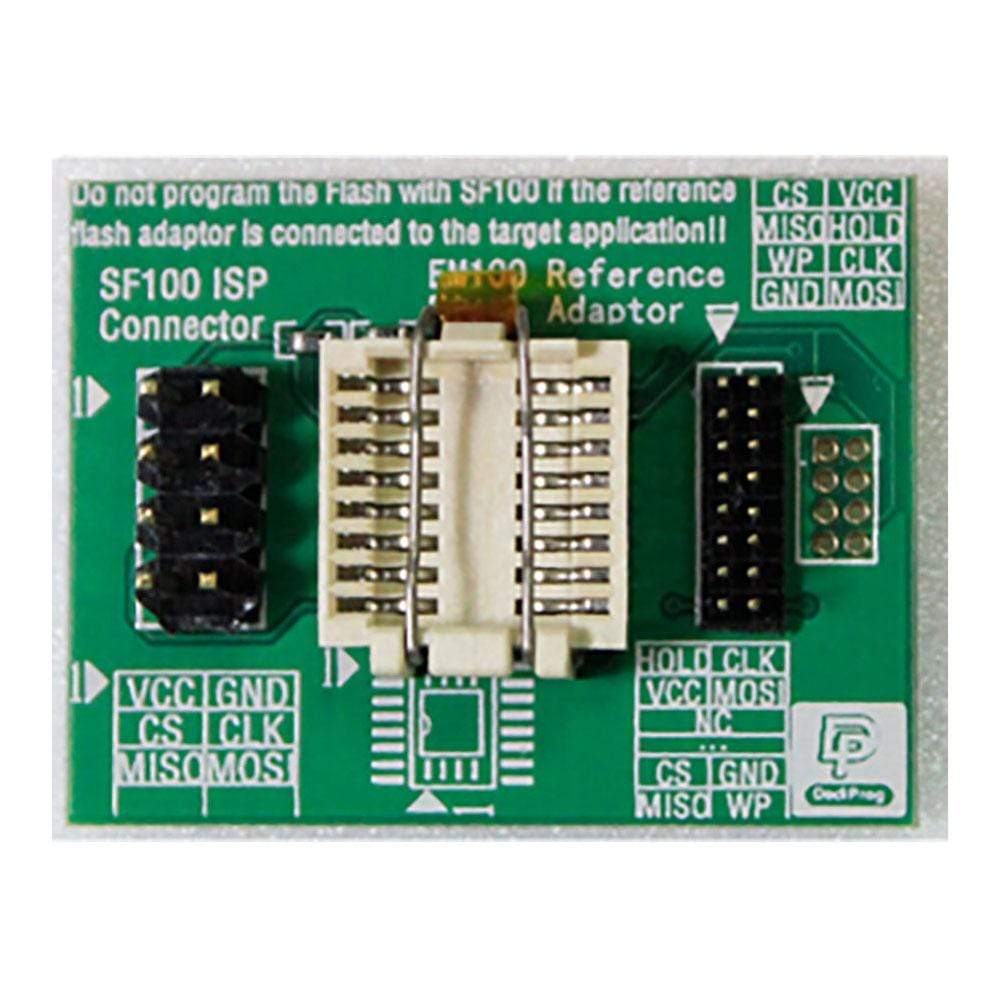

When using the EM100 and EM100Pro, you may want to use a real serial flash to verify the developed code. This can be done by unplugging the EM100 from the target board and plug the reference flash adaptor by using the same 1.27mm 2x8 cable. The reference flash adaptor is soldered with a 1.27mm 2x8 male header, SO16W engineering socket, and 2.54mm 2x4 male header. The 1.27mm 2x8 male header is used to connect to the target board with the same male header soldered on the target board. The engineering socket is used to insert a real serial flash. The 2.54mm 2x4 male header can be used to connect to the Dediprog SF100 ISP programmer with an ISP cable to program the updated codes into the chip.
Note: During SF100 update the reference flash adaptor, reference flash adaptor cannot be connected to the target board.
Lorsque vous utilisez l'EM100 et l'EM100Pro, vous souhaiterez peut-être utiliser un véritable flash série pour vérifier le code développé. Cela peut être fait en débranchant l'EM100 de la carte cible et en branchant l'adaptateur de flash de référence en utilisant le même câble 2x8 de 1,27 mm. L'adaptateur de flash de référence est soudé avec un connecteur mâle 2x8 de 1,27 mm, une prise d'ingénierie SO16W et un connecteur mâle 2x4 de 2,54 mm. L'en-tête mâle 2x8 de 1,27 mm est utilisé pour se connecter à la carte cible avec le même en-tête mâle soudé sur la carte cible. La prise d'ingénierie est utilisée pour insérer un véritable flash série. L'en-tête mâle 2x4 de 2,54 mm peut être utilisé pour se connecter au programmateur ISP Dediprog SF100 avec un câble ISP pour programmer les codes mis à jour dans la puce.
Remarque : pendant la mise à jour du SF100, l'adaptateur de flash de référence ne peut pas être connecté à la carte cible.
| General Information | |
|---|---|
Product Type |
Adaptateur de programmateur
|
Part Number (SKU) |
EM-AD-RF16-Kit
|
Manufacturer |
|
| Other | |
Warranty |
|
HS Code Customs Tariff code
|
|
EAN |
5055383622054
|
