Carte d'amplification de microphone
Carte d'amplification de microphone
Impossible de charger la disponibilité du service de retrait
Overview

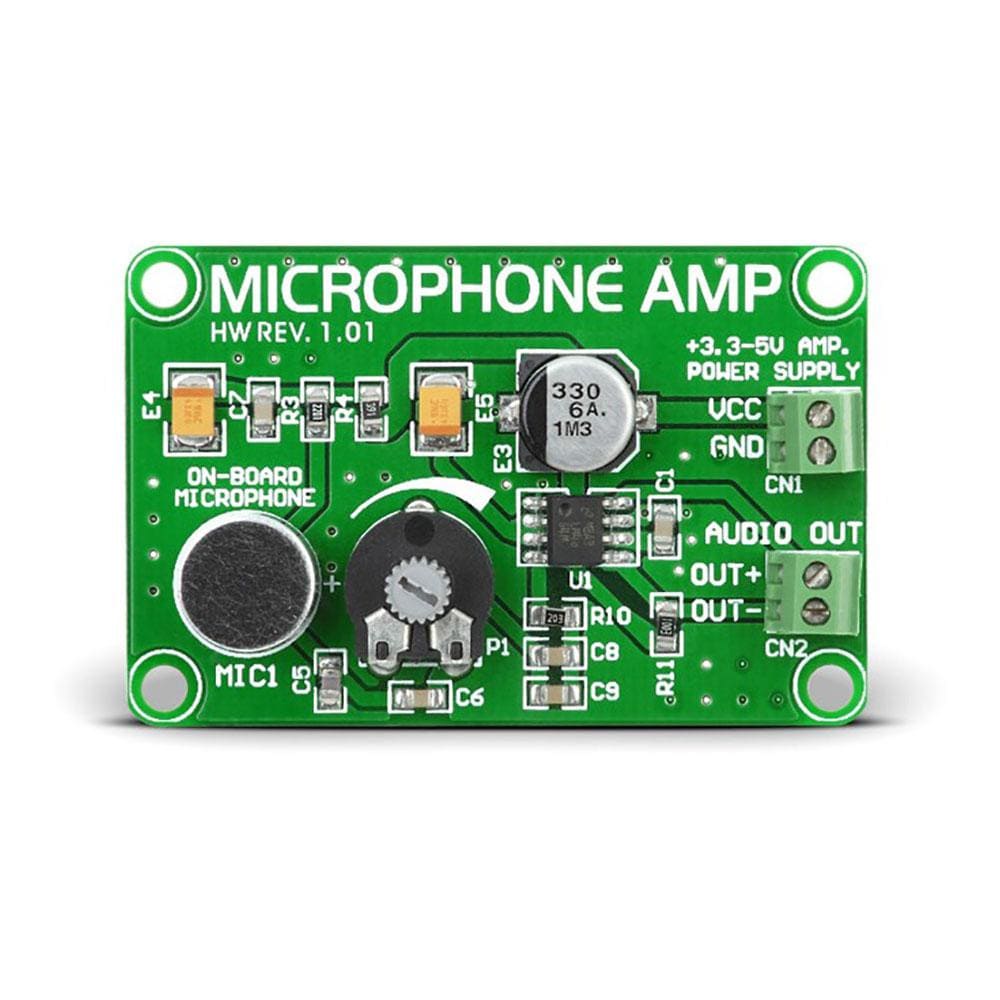

La carte Microphone AMP est une carte accessoire qui amplifie les signaux audio détectés par le microphone fourni à bord. Le microphone est connecté à un amplificateur de puissance audio LM4864 qui fonctionne bien pour une utilisation dans des applications grand public basse tension. Les signaux audio détectés sont amplifiés et envoyés au connecteur utilisé pour connecter un haut-parleur avec une impédance de 4, 8 ou 16 Ω. Afin de maintenir le nombre de composants externes à un niveau bas, le gain est réglé en interne sur 20. Cependant, avec l'ajout d'un potentiomètre et d'un condensateur entre les broches 1 et 8, l'utilisateur peut augmenter le gain jusqu'à 200. La carte Microphone AMP est fournie avec des bornes à vis pour une connectivité facile. La tension d'alimentation doit être stabilisée et dans une plage comprise entre 3,3 V et 5 V CC.
Avec de telles fonctionnalités, la carte Microphone AMP est un choix idéal pour les applications audio à usage général, les téléphones portables, les ordinateurs personnels et bien d'autres.
| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-333
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.01 kg
|
| Other | |
EAN |
8606015071459
|
The Microphone AMP Board features a microphone connected to a power amplifier LM4864 designed for use in low-voltage consumer applications. The gain is internally set to 20 in order to keep external part count low, but the addition of a potentiometer and capacitor between pins 1 and 8 will increase the gain up to 200.
IC/Module: LM4864 Audio Power Amplifier with Shutdown Mode
LM4864 is a 725mW audio power amplifier for a 5V power supply. Designed specifically to work on a low supply voltage with high quality output power, LM4864 requires a minimal amount of external components. This module does not require output coupling capacitors, bootstrap capacitors, or snubber circuits, making it fit for use in low-power portable applications.
Bridge Amplifier Design
The bridge amplifier design features some benefits over the single-ended configuration. It provides differential drive to the load, and thus doubles output swing for a specified supply voltage. It can provide four times the output power as compared to a single-ended amplifier. Another advantage is that it eliminates the need for an output coupling capacitor required in a single supply, single-ended amplifier configuration.
Frequently Asked Questions
Have a Question?
-
What is the frequency range of this microphone
I have added a Datasheet for the CU Devices microphone to the Microphone AMP product page:
https://cdn.shopify.com/s/files/1/0522/6931/8333/files/data-sheet-cu-devices-cma-6542tf-k-microphone.pdf
This will give you more information, including the frequency range for the microphone.
