Carte RTC 2
Carte RTC 2
SKU: MIKROE-330
Impossible de charger la disponibilité du service de retrait
Overview

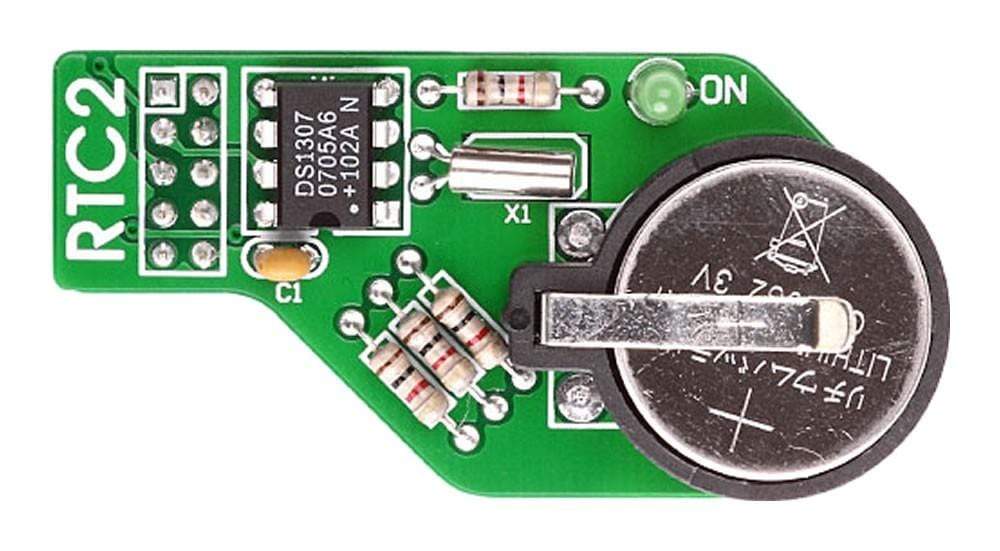

The RTC 2 Board is an add-on board featuring a low-power DS1307 serial real-time clock (RTC) that enables the microcontroller to keep the real-time and date including corrections for a leap year and months with less than 31 days. The DS1307 aboard the RTC2 board is full binary-coded decimal (BCD) clock/calendar with 56 bytes of NV SRAM. The board has an integrated power-sense circuit that detects power failures and automatically switches to the backup supply. The board has a female IDC10 connector to plug it into a development system. The RTC2 Board uses the serial I2C interface for communication to the microcontroller. There are two options for the location of the SCL and SDA pins; their position can be changed by soldering an SMD jumper. It works as an extension of existing development boards in applications where real-time data is required. It is designed to operate using a 5V power supply only.
The RTC2 Board is an ideal choice for applications that involve the use of real-time clocks, calendars, and programmed alarms.
La carte RTC 2 est une carte complémentaire dotée d'une horloge temps réel série DS1307 à faible consommation (RTC) qui permet au microcontrôleur de conserver l'heure et la date réelles, y compris les corrections pour une année bissextile et les mois de moins de 31 jours. Le DS1307 à bord de la carte RTC2 est une horloge/calendrier décimal codé binaire (BCD) complète avec 56 octets de NV SRAM. La carte dispose d'un circuit de détection d'alimentation intégré qui détecte les pannes de courant et bascule automatiquement sur l'alimentation de secours. La carte dispose d'un connecteur femelle IDC10 pour la brancher sur un système de développement. La carte RTC2 utilise l'interface série I2C pour la communication avec le microcontrôleur. Il existe deux options pour l'emplacement des broches SCL et SDA ; leur position peut être modifiée en soudant un cavalier CMS. Elle fonctionne comme une extension des cartes de développement existantes dans les applications où des données en temps réel sont nécessaires. Elle est conçue pour fonctionner uniquement avec une alimentation 5 V.
La carte RTC2 est un choix idéal pour les applications qui impliquent l'utilisation d'horloges en temps réel, de calendriers et d'alarmes programmées.
| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-330
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.1 kg
|
| Other | |
Warranty |
|
HS Code Customs Tariff code
|
|
EAN |
8606015072067
|
