SKU: MIKROE-1988
Impossible de charger la disponibilité du service de retrait
Overview

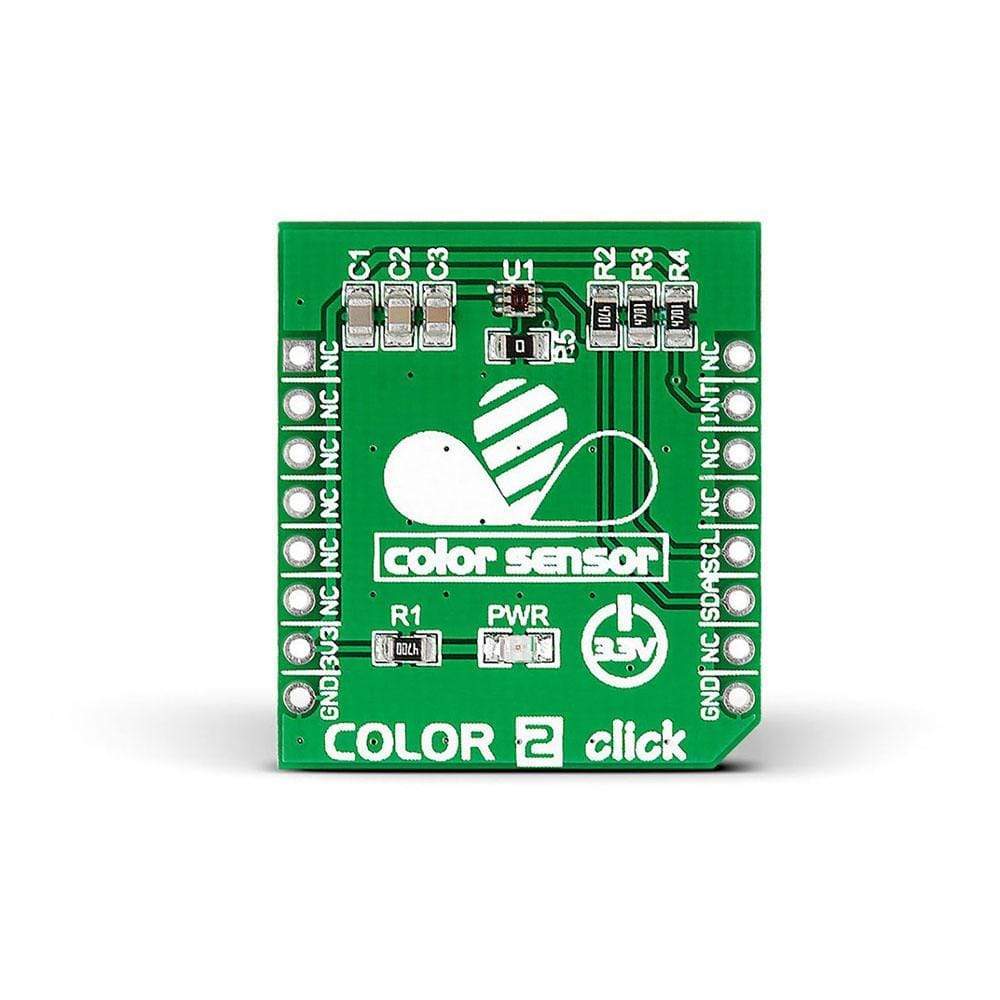

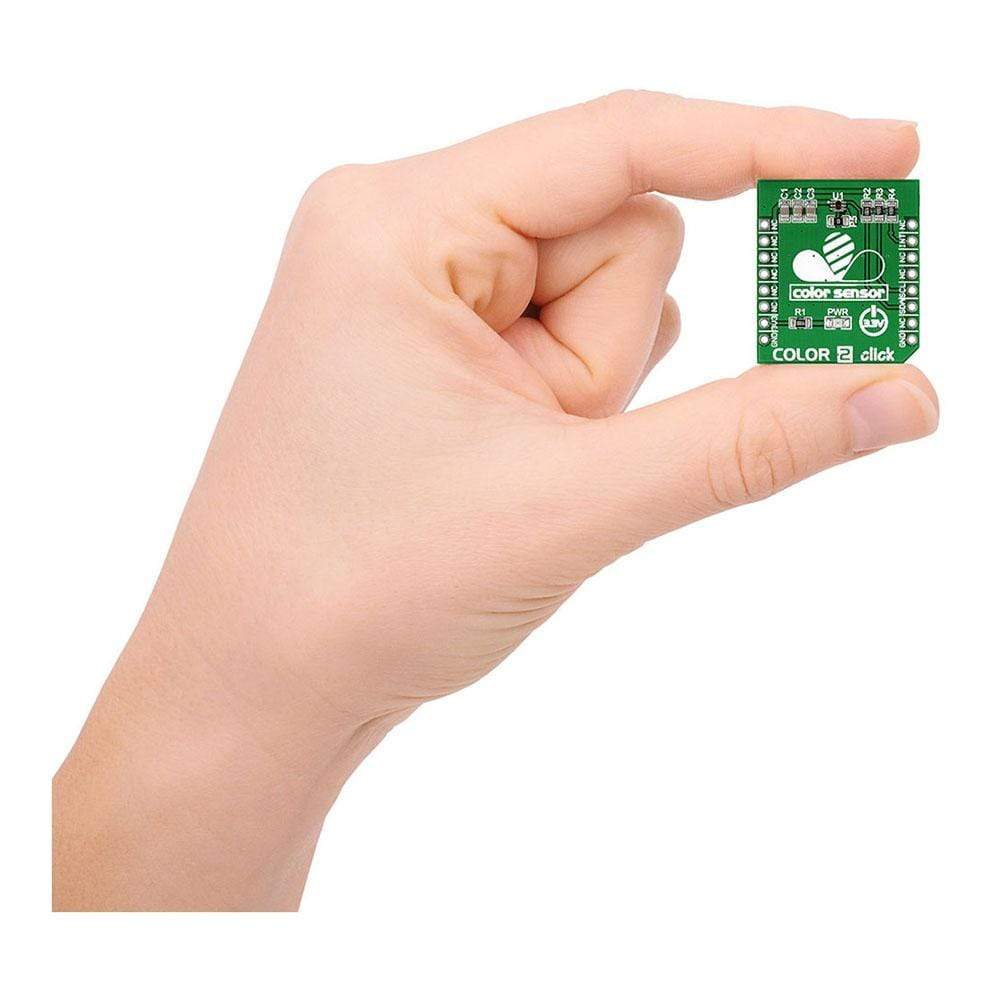

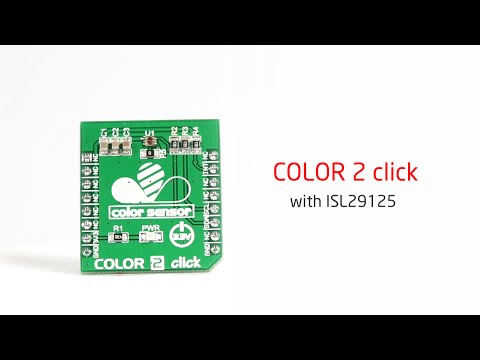

The Color 2 Click Board™ is a compact add-on board that allows the user to introduce colour sensing functionality to the design. It features an ISL29125 RGB colour light sensor that aids the user to detect red, green and blue in a variety of lighting conditions. It outputs data from 5.7m lux-10,000 lux, providing an accurate spectral response by converting colours into 12 or 16-bit data. The user can select the range (narrower vs. wider bandwidth) and output resolution (12 vs. 16 bit).

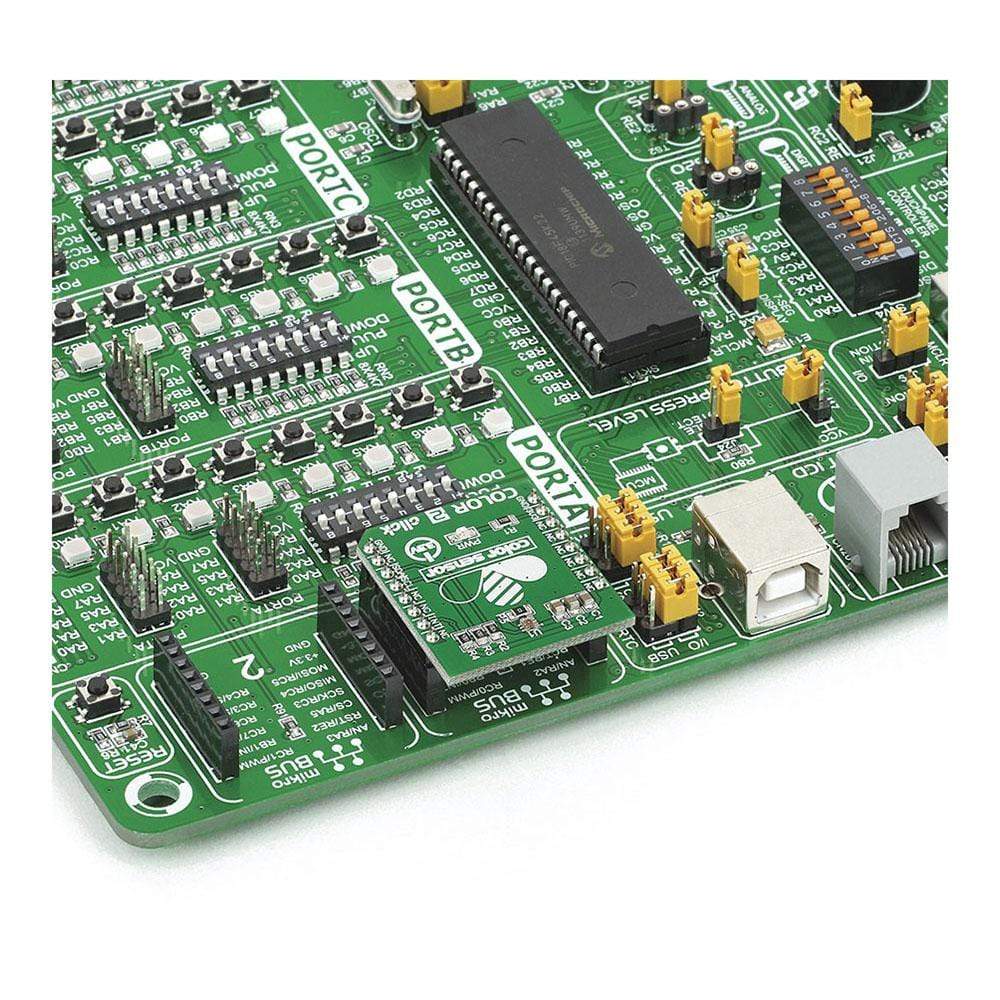

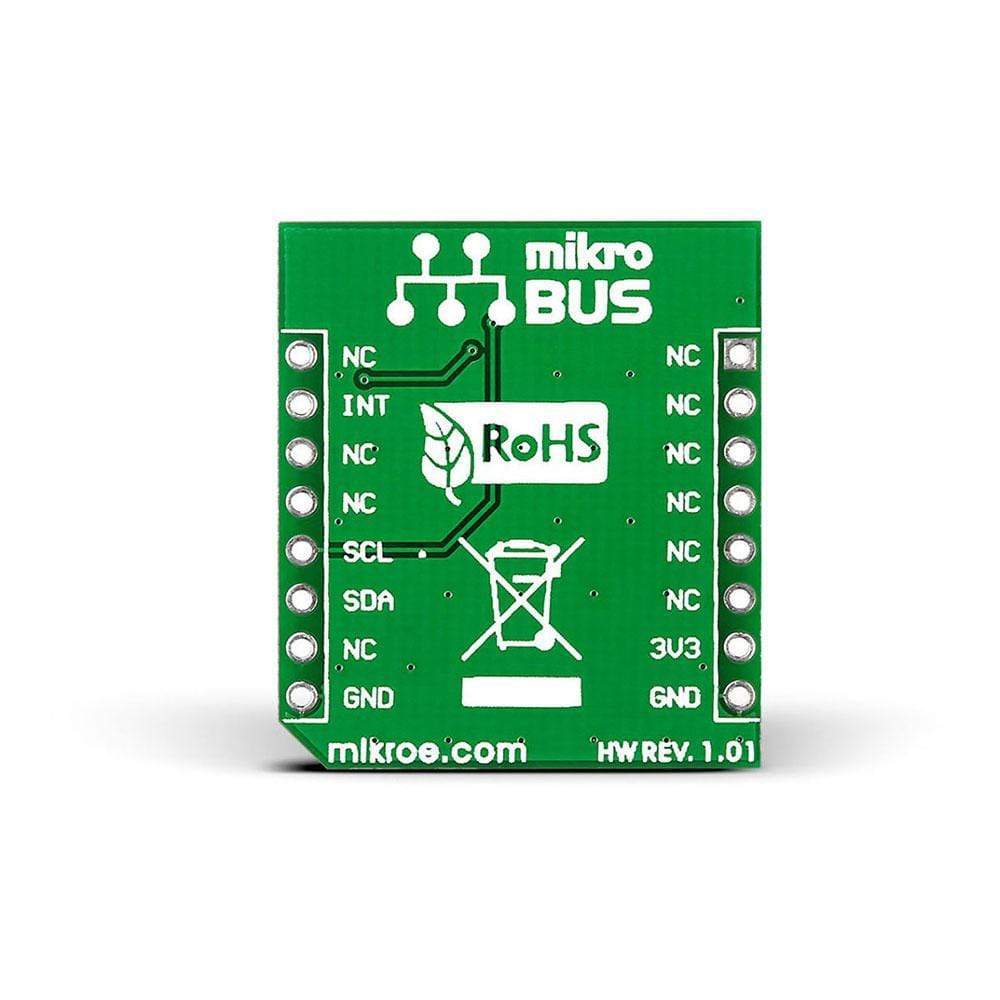

Featuring an integrated ADC, the Color 2 Click Board™ rejects 50Hz and 60Hz flicker from artificial light sources. Along with that, the ISL29125 chip has an IR blocking filter, which means it can reliably operate under dark glass covers. The Color 2 Click Board™ communicates with the target microcontroller through the MikroBUS I2C interface (SCL and SDA pins). A programmable interrupt pin provides additional functionality. It works using a 3.3V power supply only.
The Color 2 Click Board™ is an ideal choice for an ambient light colour detector, dynamic display colour balancing, OLED display ageing compensation, printer colour enhancement and much more.
Le C olor 2 Click Board™ est une carte complémentaire compacte qui permet à l'utilisateur d'introduire une fonctionnalité de détection de couleur dans la conception. Il est doté d'un capteur de lumière couleur RVB ISL29125 qui aide l'utilisateur à détecter le rouge, le vert et le bleu dans diverses conditions d'éclairage. Il génère des données de 5,7 m lux à 10 000 lux, fournissant une réponse spectrale précise en convertissant les couleurs en données 12 ou 16 bits. L'utilisateur peut sélectionner la plage (bande passante plus étroite ou plus large) et la résolution de sortie (12 ou 16 bits).
Doté d'un ADC intégré, le Color 2 Click Board™ rejette les scintillements de 50 Hz et 60 Hz provenant de sources de lumière artificielle. En outre, la puce ISL29125 dispose d'un filtre de blocage IR, ce qui signifie qu'elle peut fonctionner de manière fiable sous des couvercles en verre foncé. Le Color 2 Click Board™ communique avec le microcontrôleur cible via l'interface MikroBUS I2C (broches SCL et SDA). Une broche d'interruption programmable fournit des fonctionnalités supplémentaires. Il fonctionne uniquement avec une alimentation 3,3 V.
Le Color 2 Click Board™ est un choix idéal pour un détecteur de couleur de lumière ambiante, un équilibrage dynamique des couleurs d'affichage, une compensation du vieillissement de l'affichage OLED, une amélioration des couleurs de l'imprimante et bien plus encore.
| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-1988
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.024 kg
|
| Other | |
Country of Origin |
|
HS Code Customs Tariff code
|
|
EAN |
8606015077062
|
Warranty |
|
