Carte de clic pour joystick
Carte de clic pour joystick
Impossible de charger la disponibilité du service de retrait
Key Features
- Rayon de mouvement latéral de l'aimant jusqu'à ± 2 mm, retour de force direct du bouton, faible consommation d'énergie, interface I2C, fonction de sélection, haute fiabilité, facile à utiliser, etc.
- Basé sur l'AS5013 et le N50P105 - module de joystick magnétique miniature et un capteur Hall d'AMS AG
- Peut être utilisé pour de nombreuses applications comme périphérique d'interface homme-machine (IHM), joysticks analogiques (360 degrés), télécommandes, etc.
- mikroBUS : interface I2C
Overview

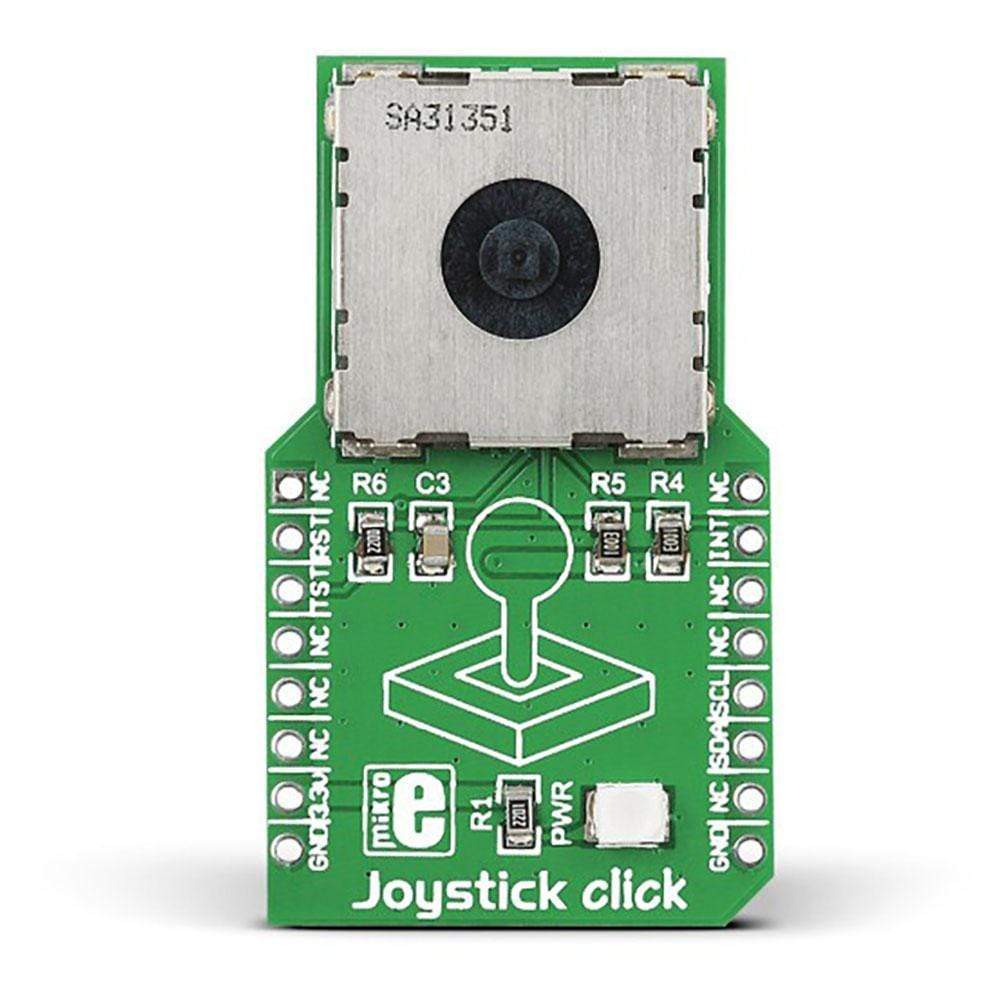

Le Joystick Click Board™ de MikroE est une solution compacte et simple pour introduire la fonctionnalité joystick dans votre conception avec un contrôle manuel de précision. Le Joystick Click Board™ est un concept de touche de navigation intelligente basé sur la détection de mouvement magnétique sans contact. La carte est dotée d'un circuit intégré Hall AS5013 ainsi que d'un module joystick miniature N50P105.
Le capteur de position magnétique bidimensionnel AS5013 est doté de cinq éléments de détection à effet Hall intégrés. Le mouvement de l'aimant, intégré dans le bouton du joystick, est surveillé par ces éléments de détection. Il fournit ensuite directement les coordonnées x et y à l'aide de la sortie I2C. Le Joystick Click Board™ est également doté d'un bouton-poussoir mécanique intégré au module, qui fournit un.
The Joystick Click Board™ is a smart navigation key concept based on contactless, magnetic movement detection. It features AS5013 Hall IC as well as N50P105 miniature magnetic joystick module. The AS5013 includes five integrated Hall sensing elements which are monitoring the movement of the magnet incorporated into the joystick, and directly provides the X and Y coordinates via I2C output. An integrated mechanical push button is also built into the joystick. Board uses 3.3V logic and power supply only.
