Carte de connecteur ICD2
Carte de connecteur ICD2
Overview

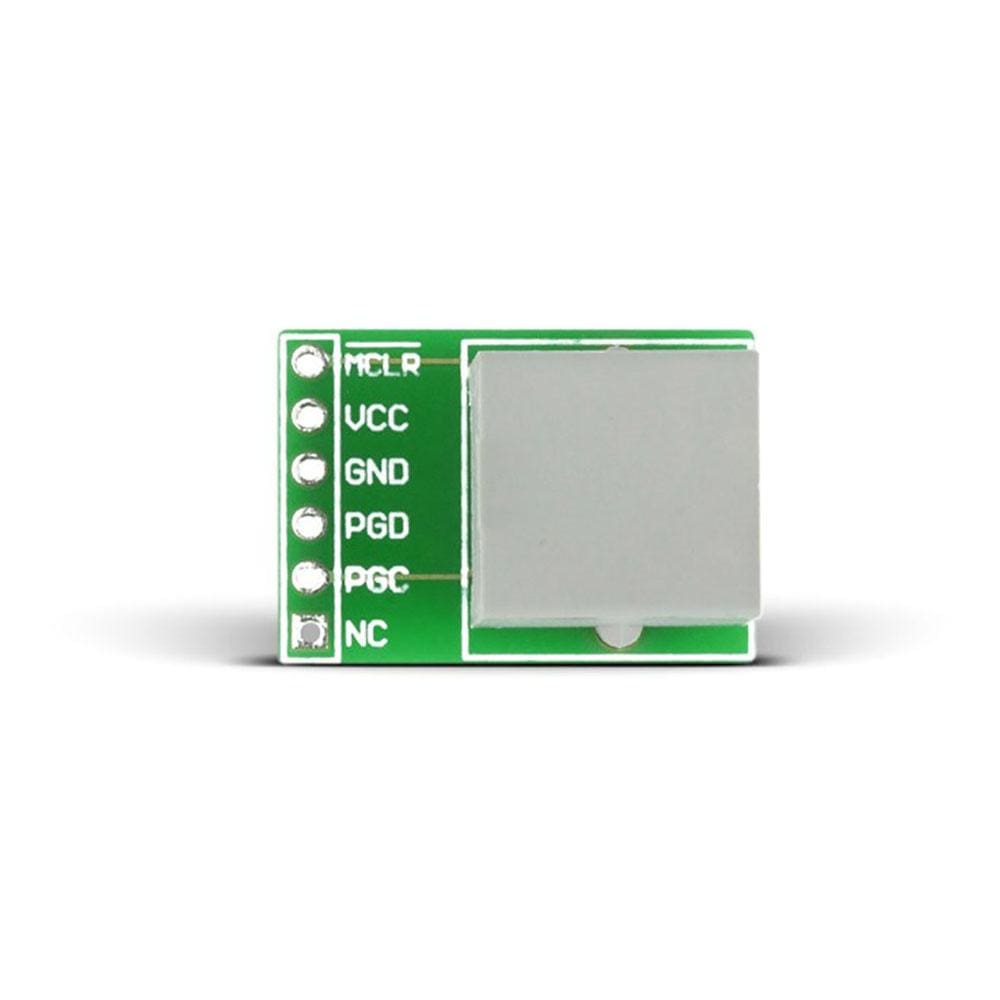

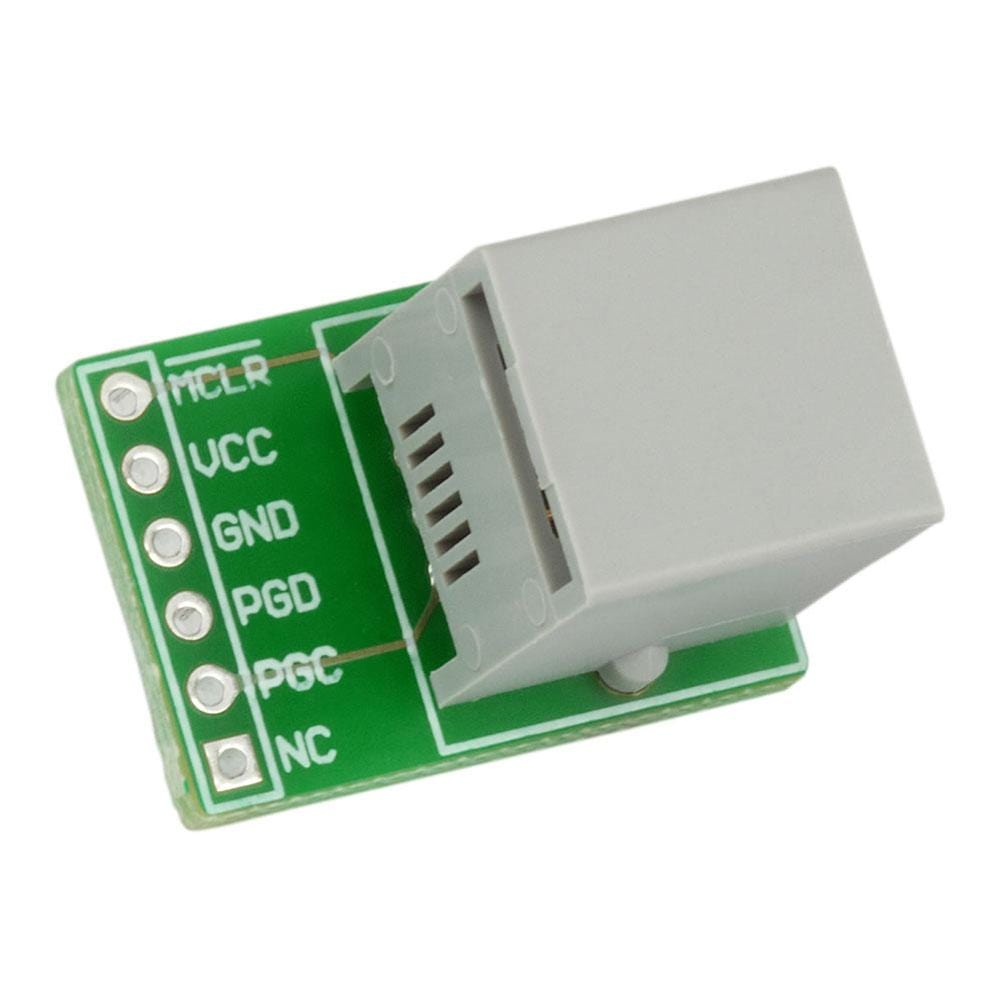

Connectez facilement les programmateurs/débogueurs ICD2/ICD3 ou Real ICE au dispositif de prototypage à l'aide de la carte de connexion ICD2 . Elle est proposée avec un connecteur d'en-tête 1x6 libre que l'utilisateur peut souder si nécessaire. L'en-tête à une seule rangée et le connecteur RJ12 sont câblés un à un. Ce connecteur de type RJ12 permet un prototypage facile et est considéré comme adapté à une utilisation avec des platines d'expérimentation sans soudure. La prise RJ12 est câblée à six broches pour donner accès aux lignes PGD, PGC et /MCLR ainsi qu'aux connexions d'alimentation VCC et GND.
Dotée d'une conception compacte, la carte de connexion ICD2 constitue une solution économique pour résoudre vos problèmes de connexion. La carte est conçue pour s'intégrer parfaitement dans les cartes de prototypage standard.
Easily connect the ICD2/ICD3 or Real ICE programmers/debuggers to the prototyping device using the ICD2 Connector Board. It is offered with a loose 1x6 header connector that user can solder, when required. The single-row header and the RJ12 connector are wired one to one. This RJ12-type connector provides easy prototyping and considered suitable for use with solder-less breadboards. The RJ12 socket is wired to six pins to provide access to PGD, PGC and /MCLR lines along with VCC and GND power connections.
Featuring a compact design, the ICD2 Connector Board works as a cost-effective solution to solve your connecting problems. The board is designed to perfectly fit into standard prototyping boards.
