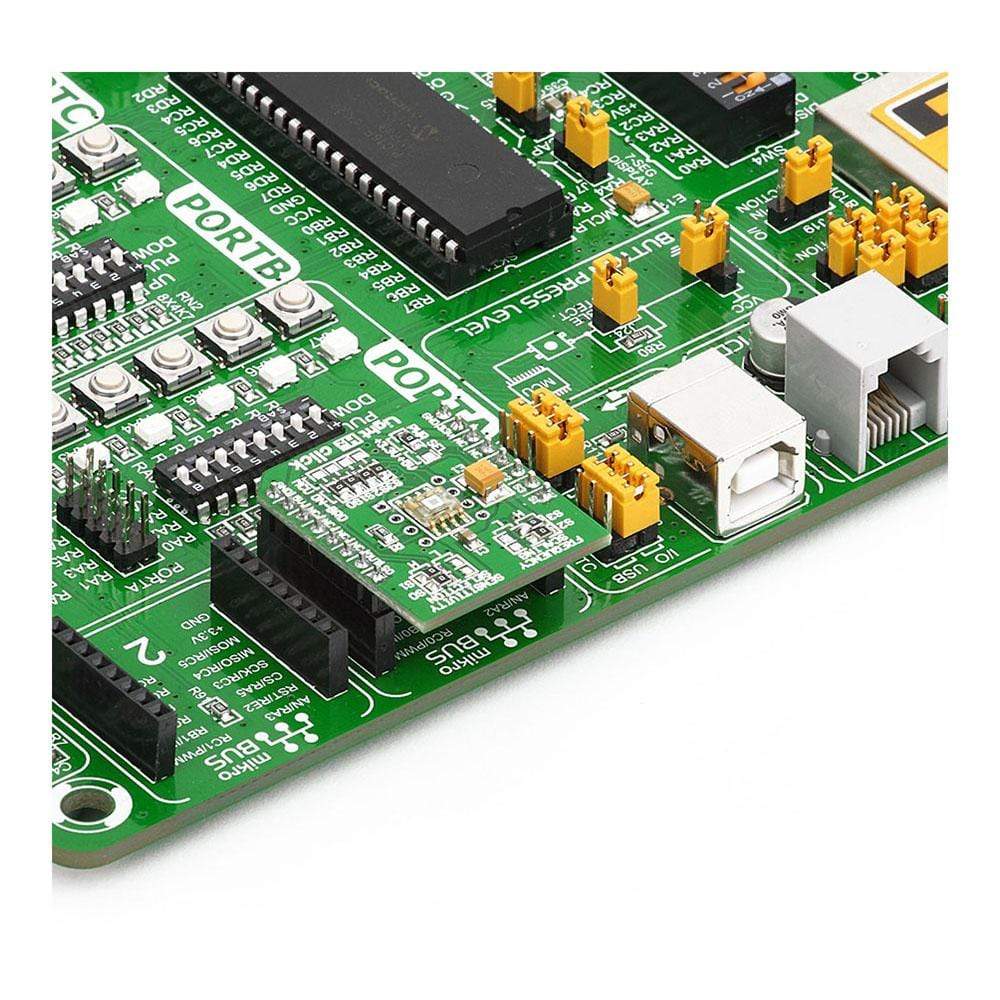

Das MikroE LightHz Click Board™ ist eine einfache und kompakte Lösung, um Ihrem Projekt eine Licht-Frequenz-Konvertierungsfunktion hinzuzufügen. Diese Zusatzplatine verfügt über einen programmierbaren Licht-Frequenz-Konverter TSL230BR, der eine hochauflösende Konvertierung der Lichtintensität in eine Frequenz ermöglicht, ohne dass externe Komponenten erforderlich sind. Alle Eingänge und der Ausgang sind TTL-kompatibel und ermöglichen eine direkte bidirektionale Kommunikation mit einem Mikrocontroller für die Programmierung und Ausgabeschnittstelle. Der Ausgang kann entweder eine Impulsfolge oder eine Rechteckwelle (50 % Arbeitszyklus) mit einer Frequenz sein, die direkt proportional zur Lichtintensität ist.
Es verfügt über programmierbare Empfindlichkeit und volle Ausgangsfrequenz. Die Geräteempfindlichkeit ist zwischen Power Down, 1x, 10x und 100x wählbar. Die volle Ausgangsfrequenz kann auf einen von vier voreingestellten Werten skaliert werden: 1, 2, 10 und 100. Die Geräteempfindlichkeit und Frequenzskalierung können vom Mikrocontroller bestimmt oder mithilfe verfügbarer SMD-Jumper ausgewählt werden. Es ist standardmäßig für den Betrieb mit 3,3 V ausgelegt, der Benutzer kann jedoch über einen SMD-Jumper zur Spannungsauswahl eine 5-V-Stromversorgung auswählen.
IC/Module: TSL230BR Programmable Light-To-Frequency Converter
TSL230BR is a light-to-frequency converter that combines a configurable silicon photodiode and a current-to-frequency converter. The output can be either a pulse train or a square wave with frequency directly proportional to light intensity. It has programmable sensitivity and full-scale output frequency.

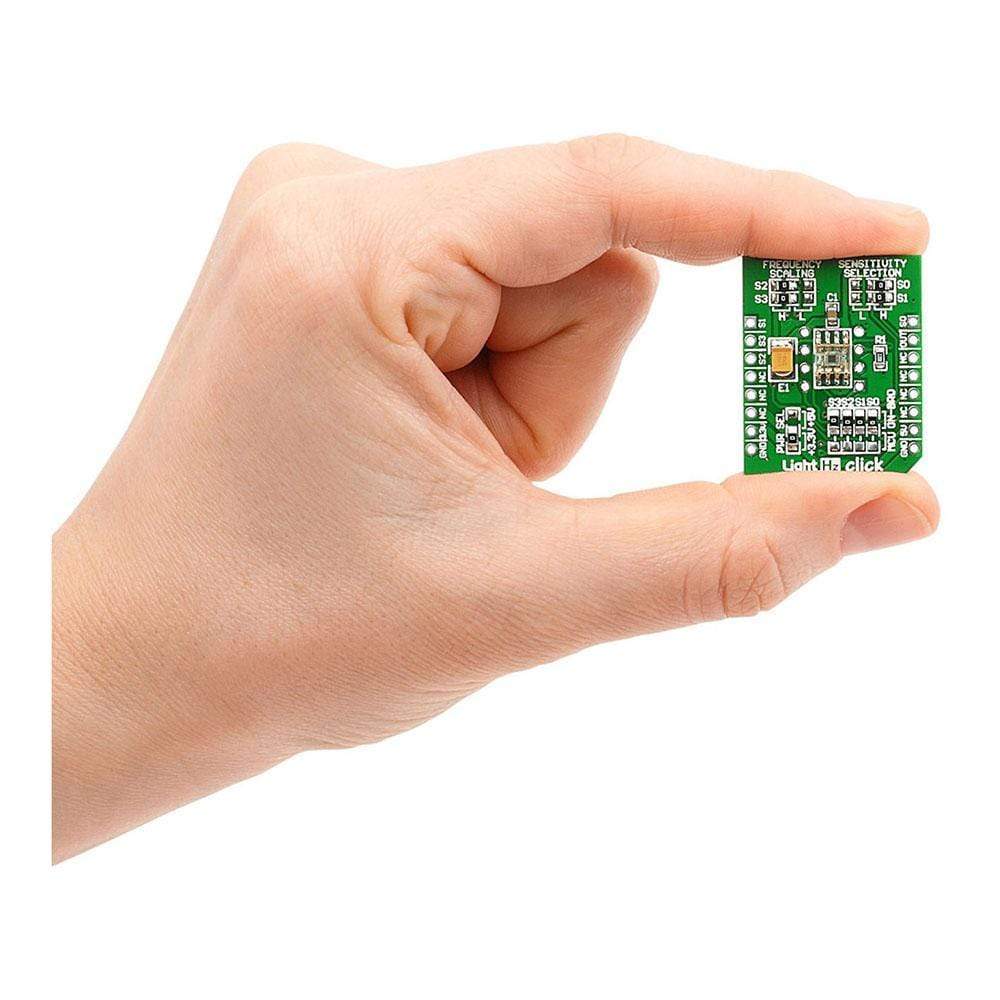

SMD Jumpers

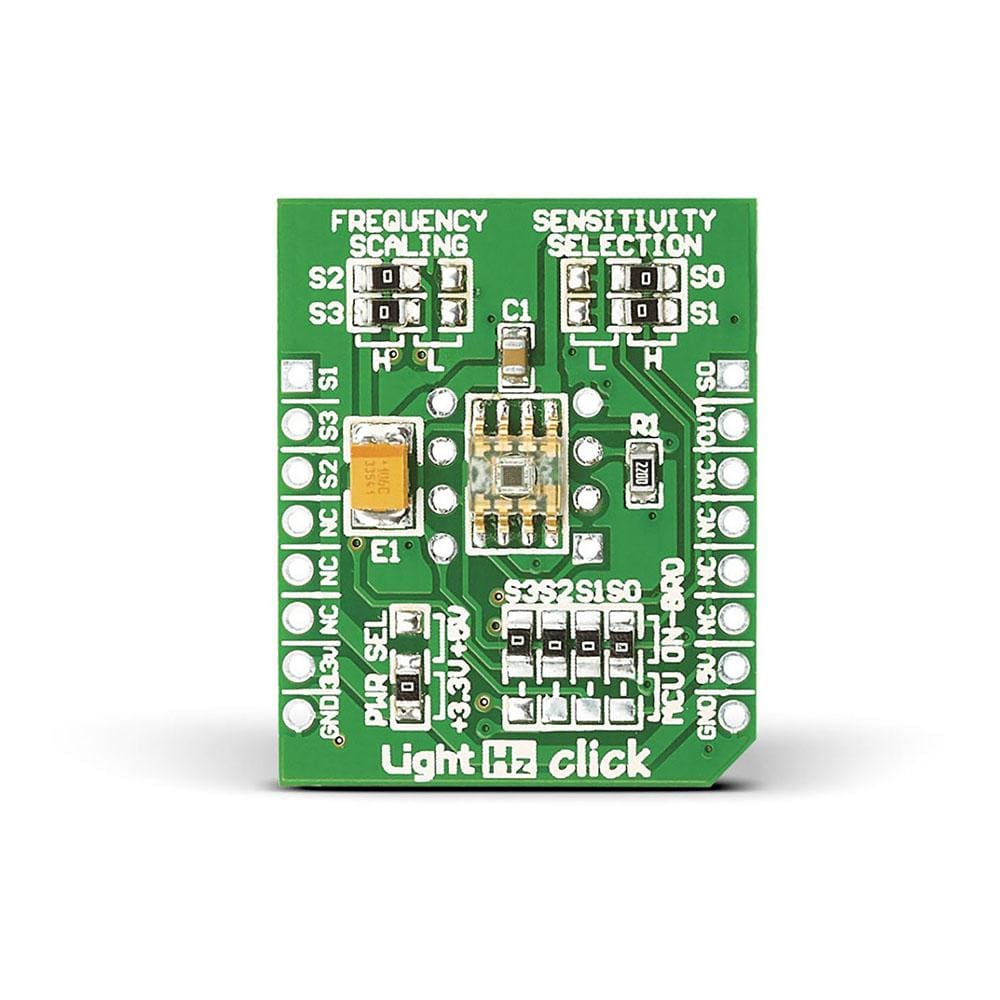

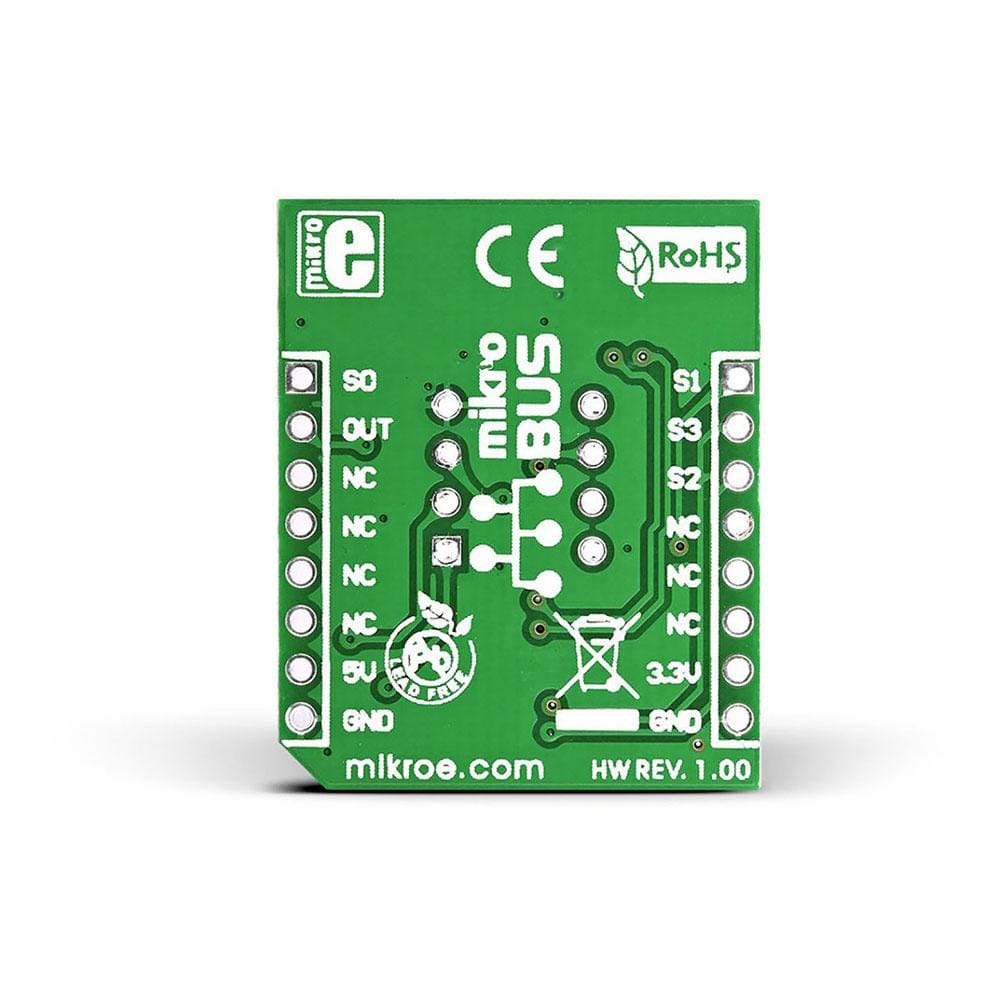

According to the sensor specification, the frequency scaling and sensitivity selection of the LightHz Click Board™ can be set by bringing the logic combination to S0-S3 lines. This can be done by soldering corresponding SMD jumpers to appropriate logic voltage levels, or they can be connected to the microcontroller and determined by software. The board comes with SMD jumpers which are set to ON-BRD configuration of scaling and sensitivity. If the user want S0-S3 lines to be available to the microcontroller, just resolder the SMD jumpers to the MCU position. Default on-board configuration for scaling is (S2, S3) = (H, H), which represents a value of 100, and for sensitivity is (S0, S1) = (H, H), which represents 100x.
