Mikroelektronika d.o.o.
ADC 2 Click-Platine
ADC 2 Click-Platine
SKU: MIKROE-1893
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview
If your design requires higher accuracy measurement than what a 12-bit Analog-to-Digital Converter (ADC) could provide, then considering ADC 2 Click Board™ would prove to be an ideal choice.

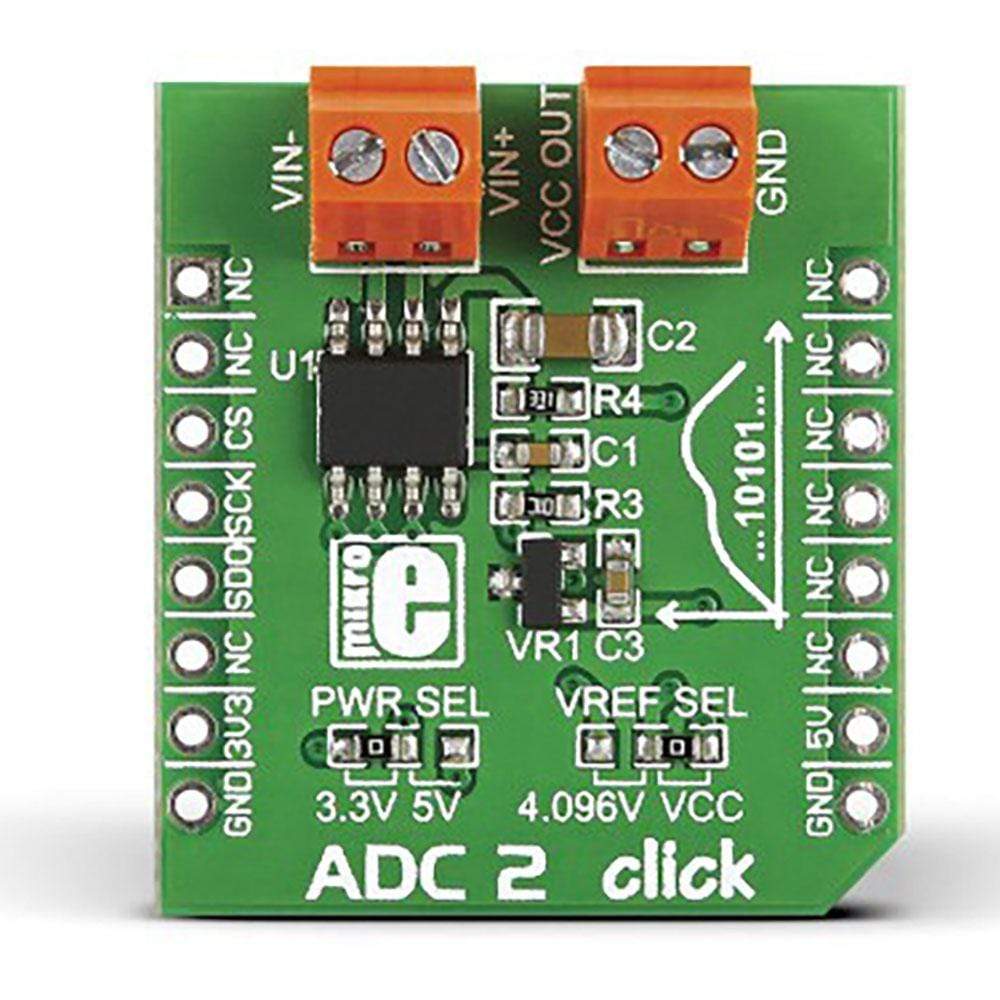

The ADC 2 Click Board™ carries MCP3551/3, which is a 22-bit ADC with automatic internal offset and gain calibration. This high precision analogue-to-digital converter has a total unadjusted error of less than 10 ppm and low-output noise of 2.5 µV RMS. The board carries two pairs of screw terminals: VIN- for bringing in reference voltage, VIN+ for the positive voltage. VCC out and GND are output voltages. The click communicates with the target board through mikroBUS CS, CSK and MISO lines. Can use either a 3.3V or 5V power supply.
Wenn Ihr Design eine höhere Messgenauigkeit erfordert, als ein 12-Bit-Analog-Digital-Umsetzer (ADC) bieten könnte, dann wäre das ADC 2 Click Board™ die ideale Wahl.
Das ADC 2 Click Board™ enthält MCP3551/3, einen 22-Bit-ADC mit automatischer interner Offset- und Verstärkungskalibrierung. Dieser hochpräzise Analog-Digital-Wandler hat einen unangepassten Gesamtfehler von weniger als 10 ppm und ein geringes Ausgangsrauschen von 2,5 µV RMS. Die Platine verfügt über zwei Schraubklemmenpaare: VIN- zum Einspeisen der Referenzspannung, VIN+ für die positive Spannung. VCC Out und GND sind Ausgangsspannungen. Das Click kommuniziert mit der Zielplatine über MikroBUS CS-, CSK- und MISO-Leitungen. Kann entweder eine 3,3-V- oder 5-V-Stromversorgung verwenden.
| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-1893
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.026 kg
|
| Other | |
Country of Origin |
|
HS Code Customs Tariff code
|
|
EAN |
8606015076560
|
Warranty |
|
