OLED-W-Click-Platine
OLED-W-Click-Platine
SKU: MIKROE-1649
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

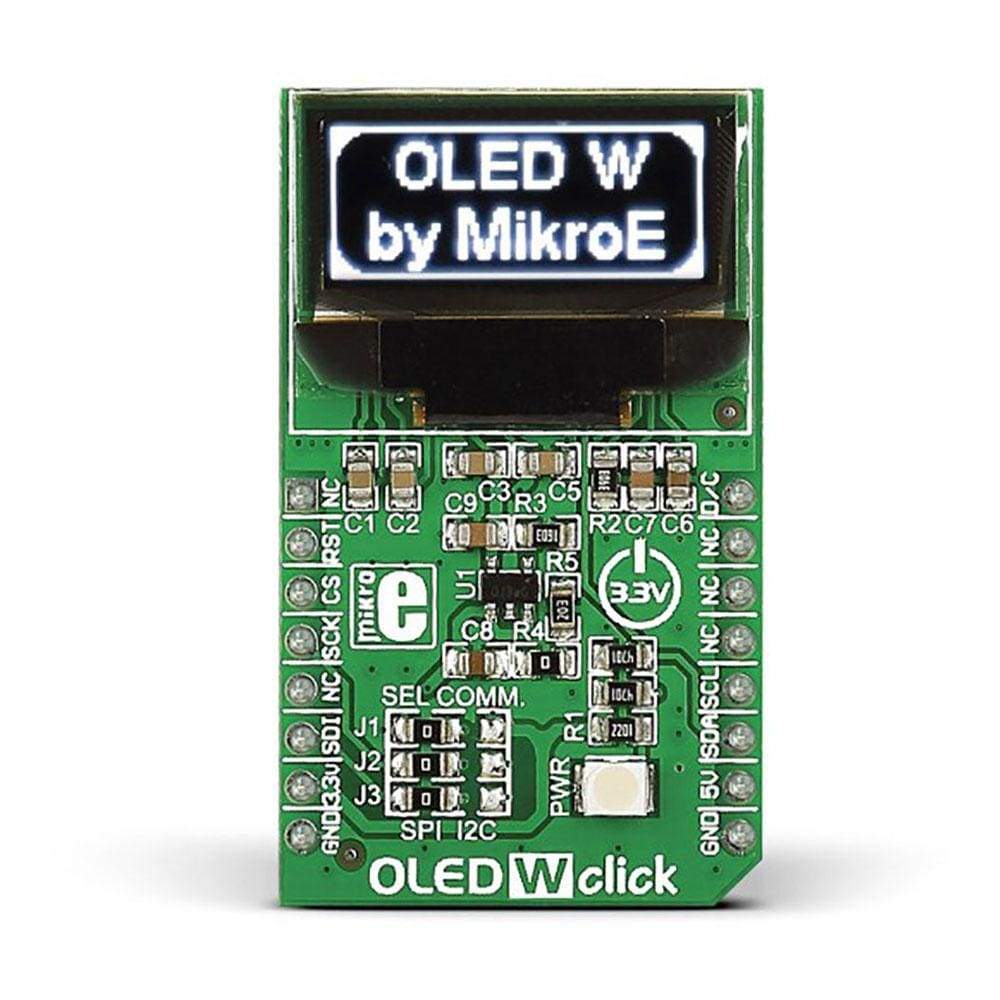

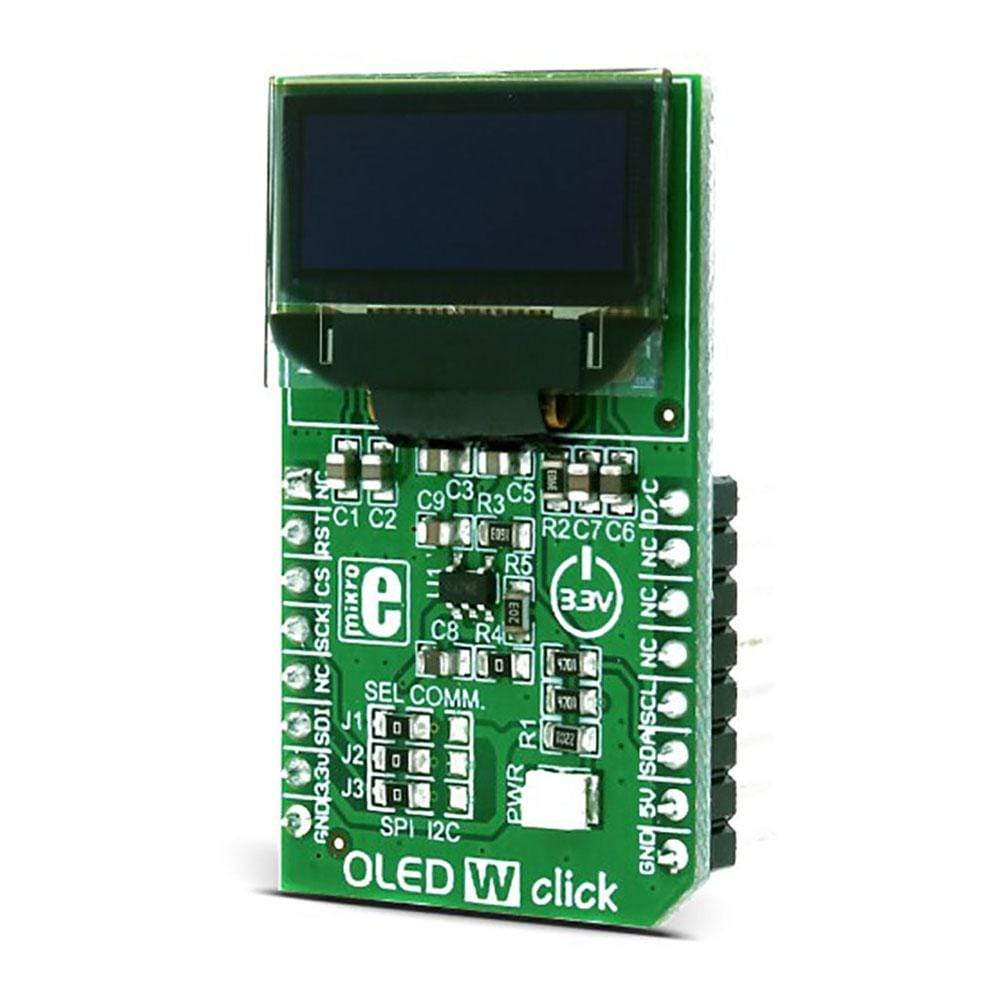

The OLED W Click Board™ is a display board with a white monochrome passive-matrix OLED display. This bright and clear 96x39 pixel display is designed to be viewable from wide angles. Controlled by SSD1306 controller, the OLED W Click Board™ offers a range of functionalities, including horizontal and vertical scrolling, contrast control, normal or inverse image display and more. The Click Board™ uses SPI or I2C MikroBUS lines to communicate with the target board microcontroller. The interface outputs can be chosen by resoldering three jumpers to the appropriate position. In spite of a sharp, high-contrast display, the OLED W Click Board™ operates on low power consumption. It is an ideal choice for displaying lines of text or icons. This module uses a 3.3V power supply only.
Das OLED W Click Board™ ist eine Anzeigeplatine mit einem weißen monochromen OLED-Display mit passiver Matrix. Dieses helle und klare Display mit 96 x 39 Pixeln ist für die Anzeige aus großen Winkeln konzipiert. Das OLED W Click Board™ wird vom SSD1306-Controller gesteuert und bietet eine Reihe von Funktionen, darunter horizontales und vertikales Scrollen, Kontraststeuerung, normale oder inverse Bildanzeige und mehr. Das Click Board™ verwendet SPI- oder I2C-MikroBUS-Leitungen zur Kommunikation mit dem Mikrocontroller der Zielplatine. Die Schnittstellenausgänge können durch Umlöten von drei Jumpern an die entsprechende Position ausgewählt werden. Trotz eines scharfen Displays mit hohem Kontrast verbraucht das OLED W Click Board™ wenig Strom. Es ist die ideale Wahl für die Anzeige von Textzeilen oder Symbolen. Dieses Modul verwendet nur eine 3,3-V-Stromversorgung.
| Overview | |
|---|---|
| Category | OLED |
| Applications | Ideal for displaying bright and crisp white text or icons |
| Key components | |
| On-board modules | SSD1306 controller, 96 x 39px white monochrome passive matrix OLED display |
| Features | |
| Key features | Monochrome white OLED display, 96 x 39px resolution, 19.3 x 7.8mm active area |
| Interfaces | |
| Interface | I2C, SPI, GPIO |
| Compatibility | mikroBUS™ |
| Electrical | |
| Input voltage | 3.3V or 5V |
| Physical | |
| Click board size | M (42.9 x 25.4 mm) |
| Compliance | |
| Country of origin | Serbia |
| RoHS | Compliant |
| Ordering information | |
| Part number (SKU) | MIKROE-1649 |
| Manufacturer | Mikroelektronika doo |
| EAN | 8606015075563 |
| Warranty | 12 Monate |
| Shipping weight | 0.035 kg |
-
1 ×
OLED-W-Click-Platine
Contact us to confirm the full contents of the box.
