Serielle LCD-Adapterkarte
Serielle LCD-Adapterkarte
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

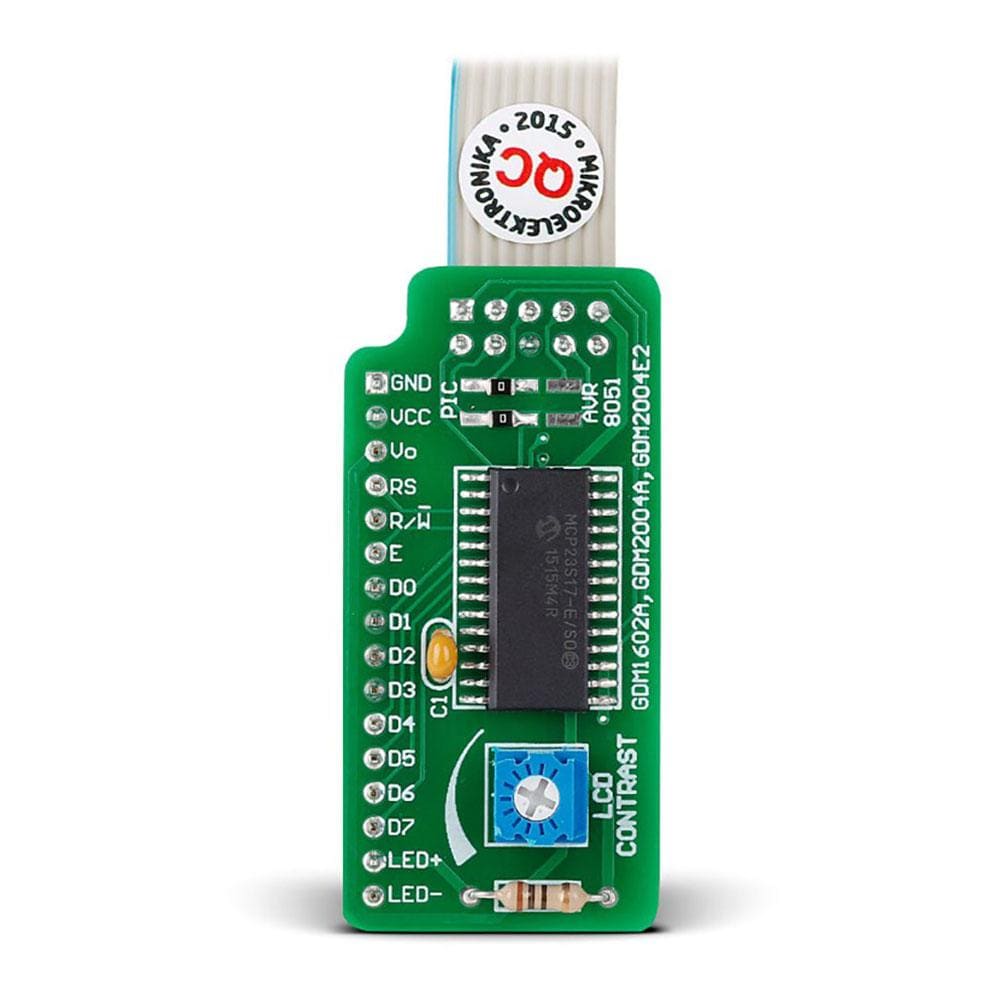

Bereichern Sie Ihr Gerät mit einem LCD-Display mit 2 x 16 oder 4 x 20 Zeichen und einer 4-adrigen SPI-Schnittstelle mithilfe der seriellen LCD-Adapterkarte . Mithilfe eines MCP23S17 16-Bit Remote-Bidirektional-E/A-Ports verringert diese Adapterkarte die Anzahl der MCU-Pins, die zum Betrieb des Displays erforderlich sind. Das MCP23S17-Modul verfügt über eine Hochgeschwindigkeits-SPI-Schnittstelle (10 MHz), die sich gut für Anwendungen eignet, die einen höheren Durchsatz erfordern. Die serielle LCD-Adapterkarte wird mit einem langen Flachbandkabel mit IDC10-Buchsenleiste geliefert, die Kompatibilität mit allen Entwicklungskarten von MikroElektronika gewährleistet. Der Benutzer kann den LCD-Kontrast außerdem mit dem integrierten Potentiometer regeln. Es wird nur eine 5-V-Stromversorgung unterstützt. Die Karte verfügt über drei Hardware-Adresspins, die bis zu acht Geräte am Bus ermöglichen.
IC/Module: MCP23S17 High-Speed 16-bit I/O Expander
MCP23S17 features a remote bidirectional 16-bit I/O port that allows SPI clock speeds up to 10 MHz. It consists of several 8-bit configuration registers for input, output and polarity selection. The system master can qualify the I/Os as either inputs or outputs by writing the I/O configuration bits (IODIRA/B). The data for each input or output is kept in the corresponding input or output register. The 16-bit I/O port functionality consists of two 8-bit ports: PORTA and PORTB. It has two interrupt pins (INTA and INTB) that can be connected with their individual ports, or can be logically ORed together in order to activate the pins in case either port triggers an interrupt.
Board Connections
The Serial LCD Adapter Board makes use of an IDC10 connector (on the additional board) for connection to a development system as well as one of the 2x5 connectors on the development systems ports. The on-board 1x6 connector CN2 allows the user to establish a connection with the LCD display.
