Mikroelektronika d.o.o.
mikroMedia für STM32 M3
mikroMedia für STM32 M3
SKU: MIKROE-1101
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

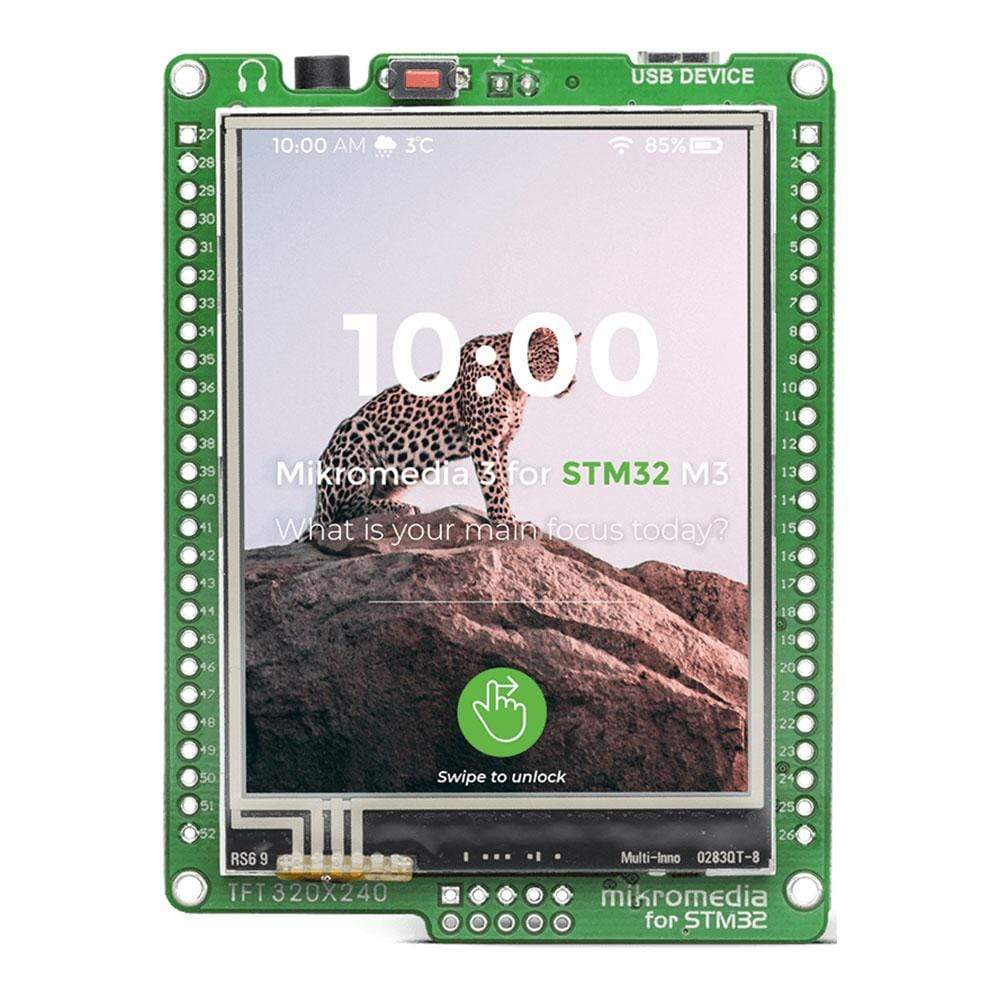

The mikroMedia™ for STM32 M3 is a high-quality development system carrying STM32F207VGT6 microcontroller. It is equipped with rich multimedia modules and provided with full set of examples and documentation for ease of use.

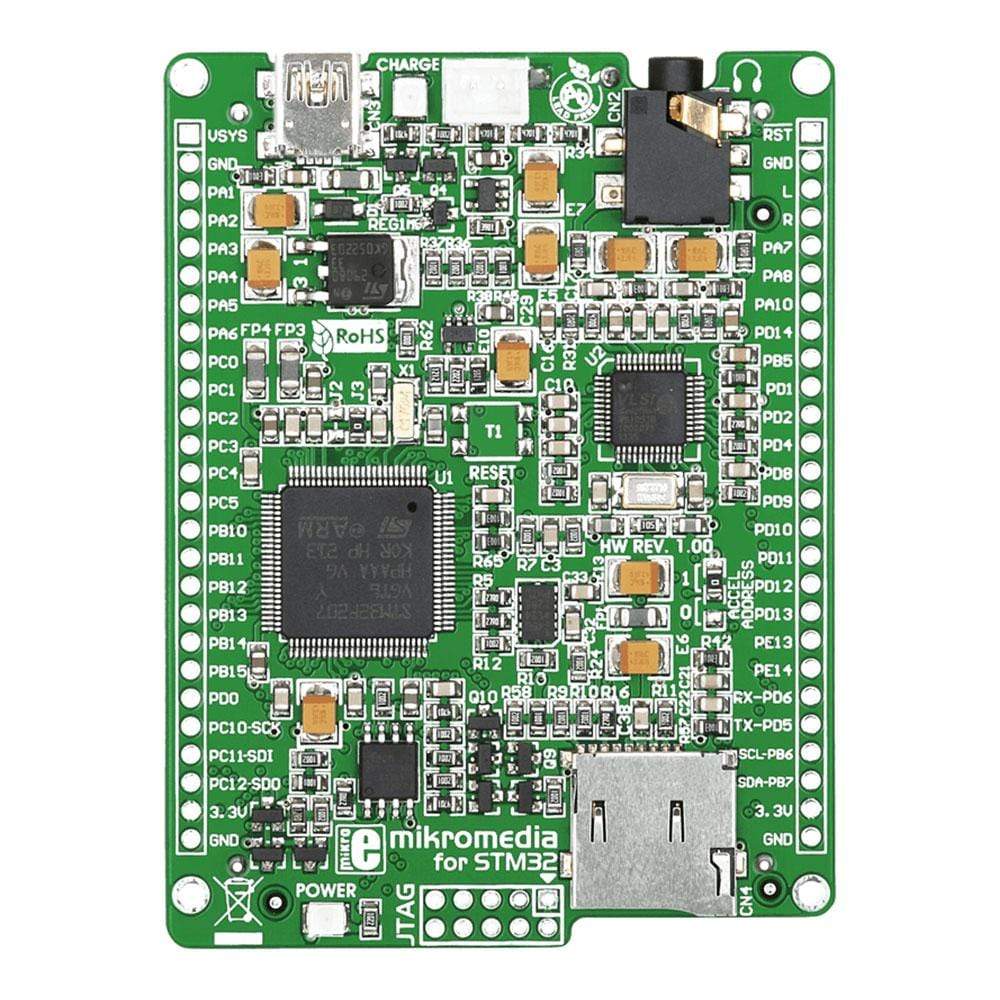

The mikroMedia™ for STM32 M3 board comes integrated with a lot of modules such as stereo MP3 codec, TFT 320x240 touch screen display, accelerometer, USB connector, MMC/SD card slot, 8 Mbit flash memory, 2x26 connection pads and others. This compact board is also equipped with a battery charger circuit for Li-Polymer batteries, crystal oscillator, front-facing reset button, and connection pads for all other available pins. The on-board large TFT colour display with touch screen and stereo MP3 codec chip makes it a good choice for a wide range of multimedia applications.

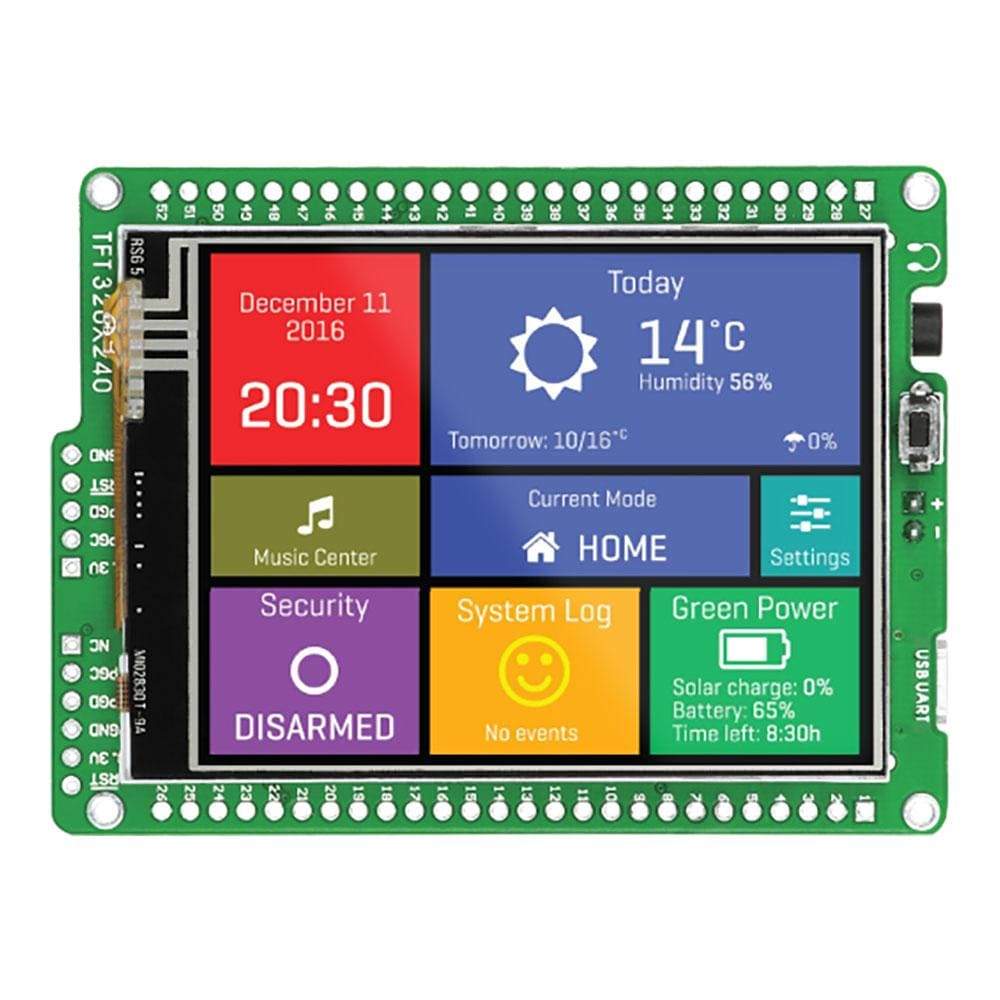

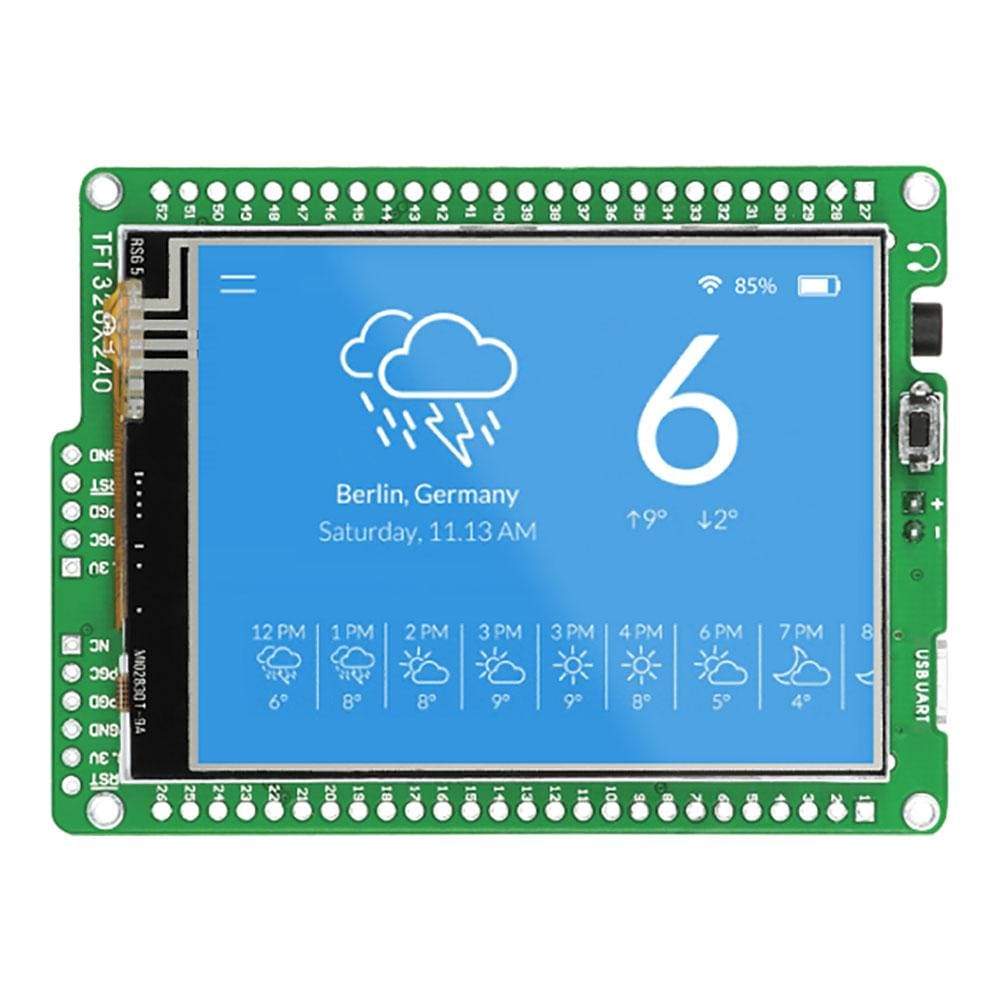

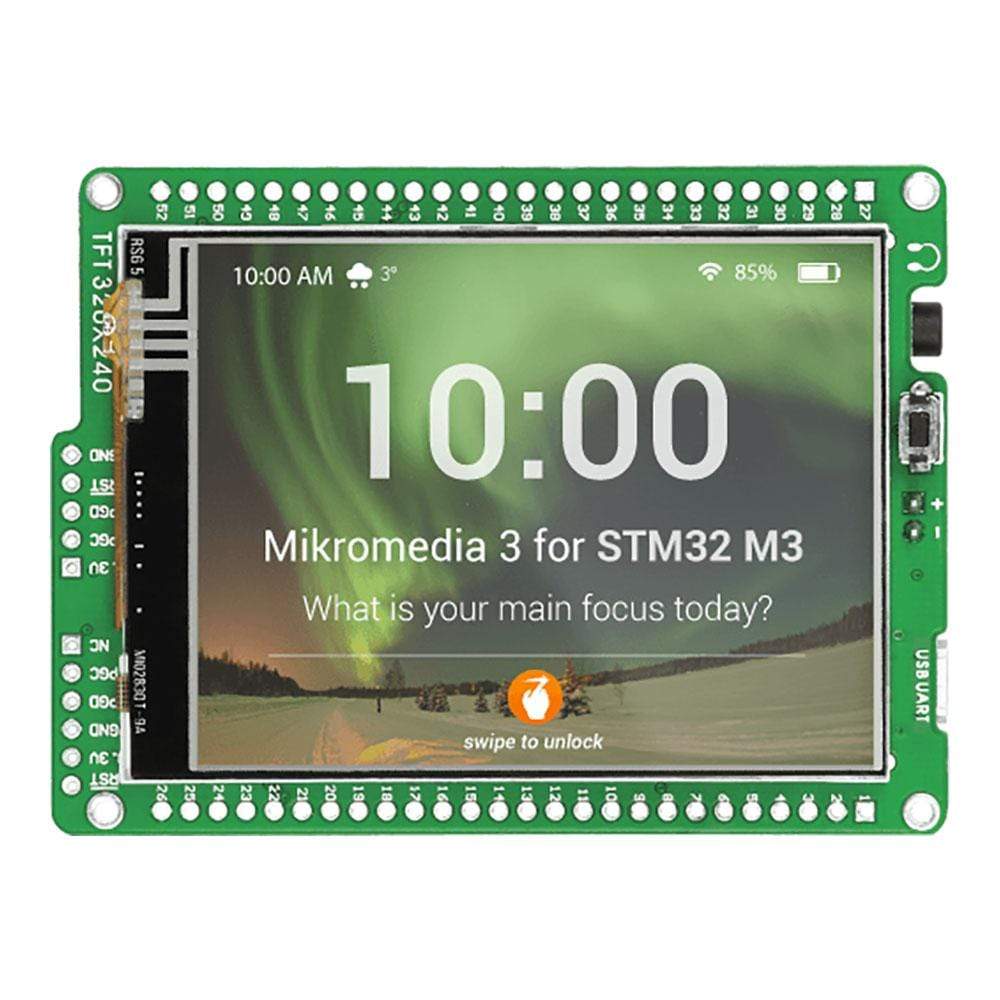

The mikroMedia™ for STM32 M3 is designed to be compact and handy with quality components and 4-layer PCB. With on-board microSD memory card slot, the user can store enough data to use in applications. It comes pre-programmed with USB HID bootloader. If required, the microcontroller can also be programmed and debugged using the MikroProg for STM32 debugger or ST-LINK. The board enables users to create colourful GUIs for mikroMedia™ with support to VisualTFT software.
Das mikroMedia™ für STM32 M3 ist ein hochwertiges Entwicklungssystem mit STM32F207VGT6-Mikrocontroller. Es ist mit zahlreichen Multimediamodulen ausgestattet und wird zur einfachen Verwendung mit einem vollständigen Satz von Beispielen und Dokumentationen geliefert.
Die mikroMedia™-Platine für STM32 M3 ist mit vielen integrierten Modulen ausgestattet, wie Stereo-MP3-Codec, TFT-Touchscreen-Display (320 x 240), Beschleunigungsmesser, USB-Anschluss, MMC/SD-Kartensteckplatz, 8-Mbit-Flash-Speicher, 2 x 26 Anschlusspads und mehr. Diese kompakte Platine ist außerdem mit einem Batterieladekreis für Lithium-Polymer-Batterien, einem Quarzoszillator, einer nach vorne gerichteten Reset-Taste und Anschlusspads für alle anderen verfügbaren Pins ausgestattet. Das integrierte große TFT-Farbdisplay mit Touchscreen und Stereo-MP3-Codec-Chip macht es zu einer guten Wahl für eine Vielzahl von Multimedia-Anwendungen.
Das mikroMedia™ für STM32 M3 ist kompakt und handlich mit hochwertigen Komponenten und 4-lagiger Leiterplatte. Mit dem integrierten microSD-Speicherkartensteckplatz kann der Benutzer genügend Daten für die Verwendung in Anwendungen speichern. Es ist vorprogrammiert und verfügt über einen USB-HID-Bootloader. Bei Bedarf kann der Mikrocontroller auch mit dem MikroProg für STM32-Debugger oder ST-LINK programmiert und debuggt werden. Die Platine ermöglicht Benutzern die Erstellung farbenfroher GUIs für mikroMedia™ mit Unterstützung der VisualTFT-Software.
| Overview | |
|---|---|
| Category | mikromedia |
| Architecture | ARM (32-bit) |
| Applications | Best used as a development board but also as a final product. Use cases include industrial, medical, automotive and other dashboards and equipment. |
| Key components | |
| MCU | STM32F207VGT6 |
| MCU speed | 150 DMIPS, 125 MHz, 1.25 DMIPS/MHz |
| MCU memory | 1 MB of Flash, 128 of SRAM |
| Graphics controller | ILI9341 |
| Main IC | STM32F207VGT6 (STMicroelectronics) |
| Features | |
| Storage | 8 Mbit Serial Flash, microSD card slot |
| Peripherals include | USB connector, Accelerometer, Battery Charger |
| Integration | Mounting holes |
| Expandability | Two 1x26 headers, mikromedia standard pinout |
| Sound and audio | VS1053 MPEG audio decoder |
| Interfaces | |
| Programming | Preprogrammed with fast USB HID bootloader. Also features mikroProg for PIC, dsPIC and PIC32 connector. |
| Electrical | |
| Power supply | 5V (via USB) |
| Display | |
| Display size | 2.8" |
| Resolution | 320x240px |
| Touch screen | Resistive |
| Displays | TFT full-color |
| Compliance | |
| Country of origin | Serbia |
| RoHS | Compliant |
| Ordering information | |
| Part number (SKU) | MIKROE-1101 |
| Manufacturer | Mikroelektronika doo |
| EAN | 8606015073712 |
| Warranty | 12 Monate |
| Shipping weight | 0.5 kg |
-
1 ×
mikroMedia für STM32 M3
Contact us to confirm the full contents of the box.
