Overview

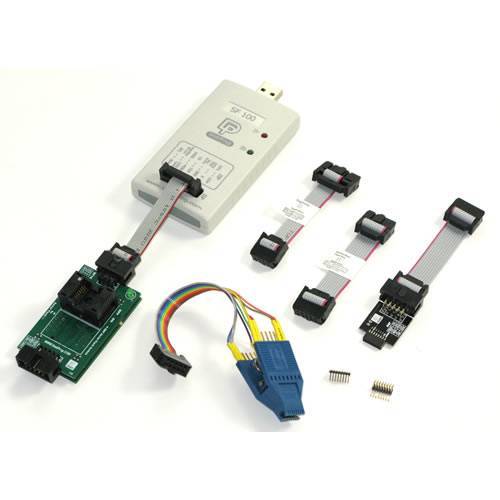

The Backup Boot Flash Kit (SO16W) is used as a Serial Flash Emulator for easy code development to reduce your time to market. Our Backup Boot Flash Module (included) can be connected to the application by 2 different methods:
- On the Main Serial flash package soldered on board by using our SO16W Test Clip (included).
- On your application 2.54mm (2X5) BBF connector (if application designed with) by using the appropriate BBF cable (included).
Your application will work automatically on the backup SPI Flash inserted in our tool is SO16W socket that can be changed easily or even updated easily for new trials with our SF100 programmer (included). Our Kit is completely transparent for the application and will offer to developer high flexibility for code trials or update. The Kit is frequently used to boot failing computers and use the Flash Utility tools to update the corrupted Bios memory.
Please note that the BBF modules only support 3.3V/2.5V IC.
For offline programming demand only, it is recommended to use socket adaptor.
Le kit de flash de démarrage de sauvegarde (SO16W) est utilisé comme émulateur de flash série pour faciliter le développement de code afin de réduire votre délai de mise sur le marché. Notre module de flash de démarrage de sauvegarde (inclus) peut être connecté à l'application par 2 méthodes différentes :
- Sur le boîtier flash série principal soudé sur la carte à l'aide de notre clip de test SO16W (inclus).
- Sur votre application, connecteur BBF 2,54 mm (2X5) (si application conçue avec) en utilisant le câble BBF approprié (inclus).
Votre application fonctionnera automatiquement sur la Flash SPI de secours insérée dans notre outil, un socket SO16W qui peut être changé facilement ou même mis à jour facilement pour de nouveaux essais avec notre programmateur SF100 (inclus). Notre Kit est complètement transparent pour l'application et offrira au développeur une grande flexibilité pour les essais de code ou la mise à jour. Le Kit est fréquemment utilisé pour démarrer des ordinateurs défaillants et utiliser les outils Flash Utility pour mettre à jour la mémoire Bios corrompue.
Veuillez noter que les modules BBF ne prennent en charge que les circuits intégrés 3,3 V/2,5 V.
Pour les demandes de programmation hors ligne uniquement, il est recommandé d'utiliser un adaptateur de socket.
General Information | |
---|---|
Part Number (SKU) |
SBK03
|
Manufacturer |
|
Physical and Mechanical | |
Weight |
0.5 kg
|
Other | |
Warranty |
|
HS Code Customs Tariff code
|
|
EAN |
5055383604883
|
