Carte prototype RTC
Carte prototype RTC
Impossible de charger la disponibilité du service de retrait
Overview

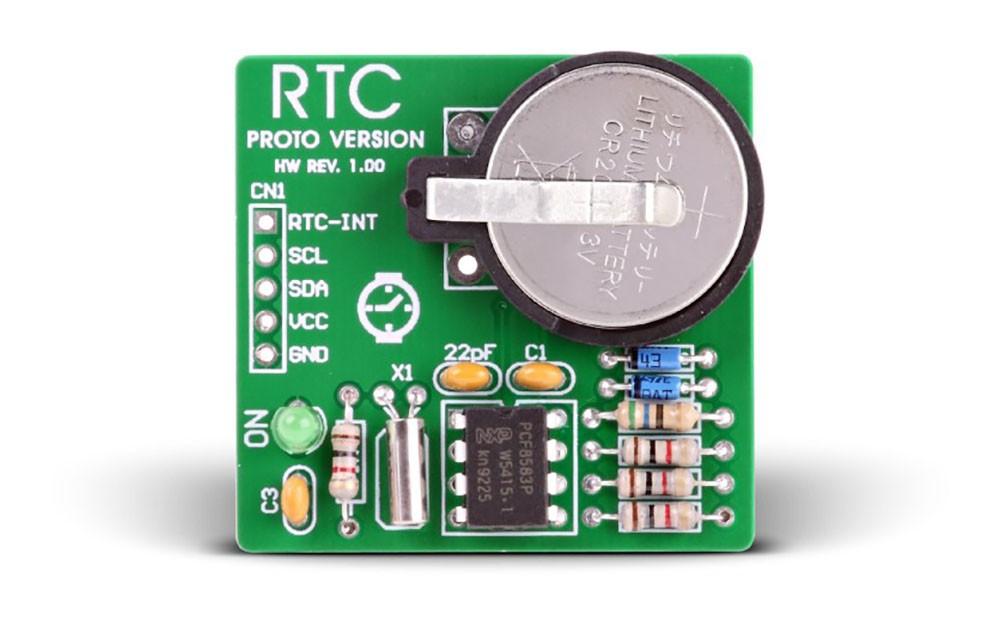

Ajoutez une horloge en temps réel et une fonctionnalité de calendrier à la conception à l'aide de la carte RTC PROTO . Cette carte accessoire utilise une puce d'horloge et de calendrier en temps réel PCF8583 qui permet à l'utilisateur de conserver un enregistrement de l'heure actuelle même lorsque le microcontrôleur est éteint. Il dispose d'une fonction d'alarme et peut également être utilisé pour générer une interruption. L'horloge en temps réel est alimentée par une pile bouton incluse.
Cette carte permet un accès facile et rapide à l'heure et à la date réelles ainsi qu'aux corrections pour les années bissextiles. La carte RTC PROTO permet une connexion facile aux cartes de prototypage standard à l'aide de cinq pavés à broches ayant un écart standard de 0,1
The RTC PROTO Board enables you to use a real-time-clock and calendar in your applications. It features an PCF8583 that keeps track of the current time even when the microcontroller is turned off. The real-time clock is driven by a special battery that is not connected to the normal power supply. It is easily connected to standard prototyping boards.
IC/Module: PCF8583 Clock and Calendar with 240 x 8-bit RAM
The PCF8583 is a real-time clock and calendar IC designed to keep track of the current time and date even when the microcontroller is turned off. Based on a 2048-bit static RAM, it is capable of generating interrupts as well as provide timer and alarm functions. As each data byte is written or read, the built-in word address register is automatically incremented. The chip comprises of a 256 by 8 bit RAM with an 8 bit auto-increment address register, an on-chip 32.768 kHz oscillator circuit, a frequency divider, a serial two-line bidirectional I2C-bus interface, and a Power-On Reset (POR) circuit.
