Planche à clic rotative G

Overview

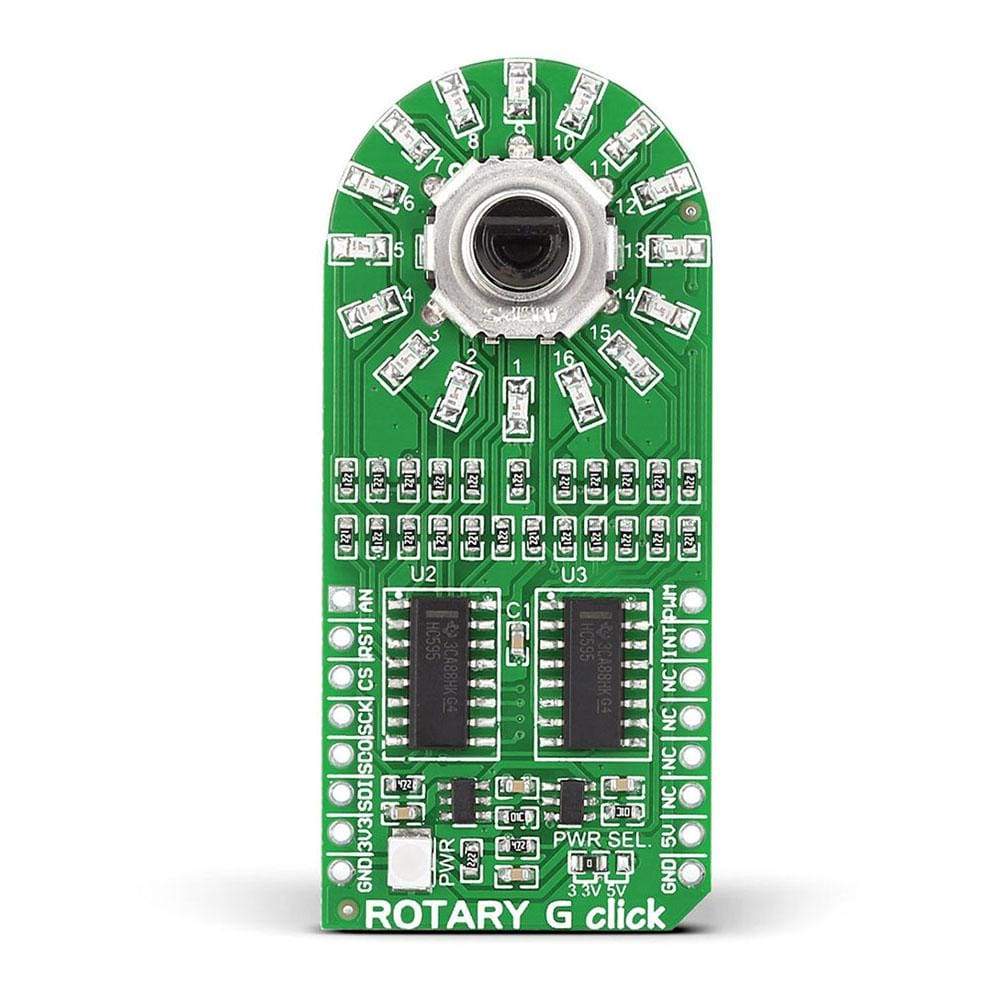

Le Rotary G Click Board™ de MikroE est doté d'un encodeur rotatif incrémental à 15 impulsions avec crans, entouré d'un anneau de 16 LED vertes. Si l'utilisateur souhaite intégrer un bouton d'entrée de précision dans la conception, un tel Click Board™ rotatif sera une solution parfaite. Chaque rotation est divisée en 15 étapes discrètes. La sortie de l'encodeur comporte des signaux A et B (déphasés l'un par rapport à l'autre). Le bouton fonctionne également comme un bouton-poussoir pour envoyer une interruption au MCU de la carte cible. L'anneau de 16 LED est contrôlé via une interface de communication SPI.

Le Rotary G Click Board™ peut être utilisé avec une alimentation 3,3 V ou 5 V. Un tel Click Board™ serait utile pour contrôler des équipements audio/vidéo et d'autres appareils électriques similaires.
.
