Gleichtakttransformator Picotest J2102B
Gleichtakttransformator Picotest J2102B
Verfügbarkeit für Abholungen konnte nicht geladen werden
Key Features
- Unterstützt die für Stromverteilungsnetze (PDNs) erforderliche 2-Port-Shunt-Thru-Impedanzmessung
- Extrem geringes Rauschen – extrem hohe Welligkeitsunterdrückung

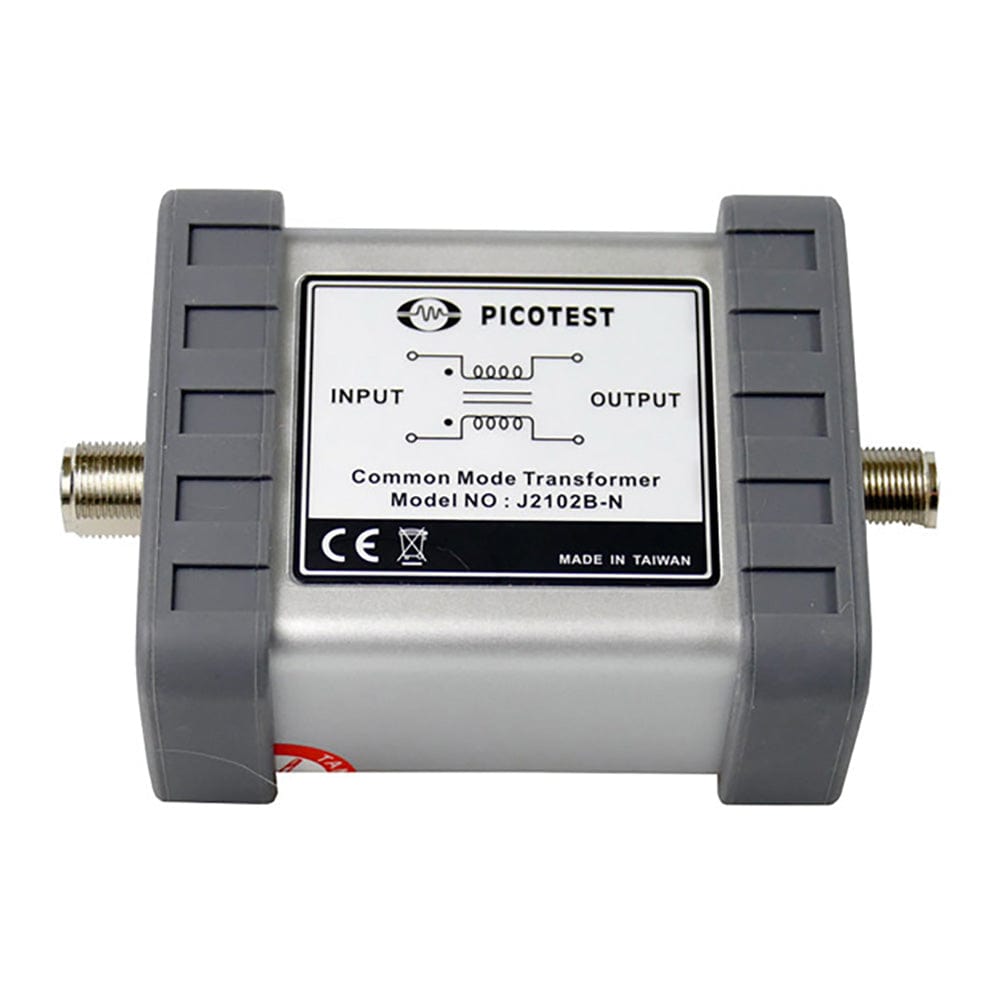

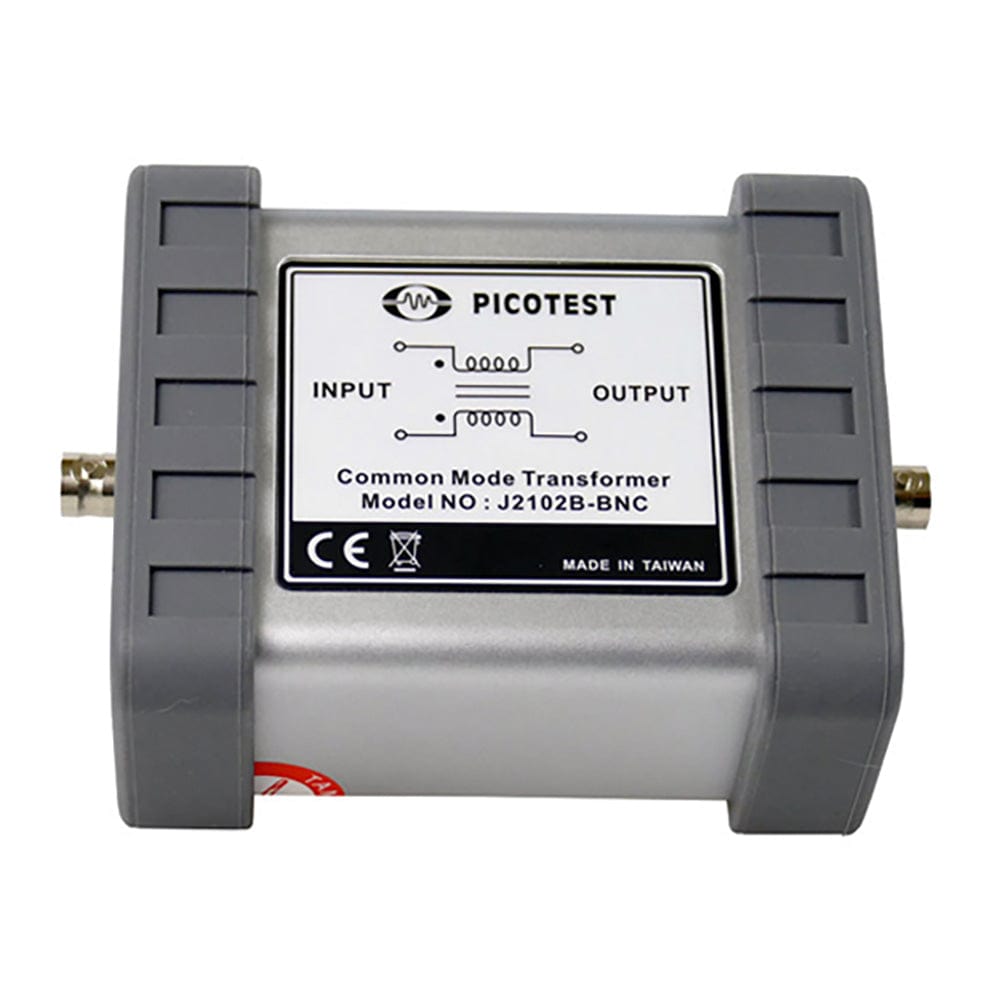

- Zwei Ausgangssteckerversionen, BNC und N
- Behält die Integrität der 50-Ohm-Übertragungsleitung bis mindestens 6 GHz bei
- Funktioniert mit allen Arten von Testgeräten zur Beseitigung von Erdschleifen, wie etwa Netzwerkanalysatoren, Oszilloskopen und Spektrumanalysatoren
Overview
J2102B Gleichtakttransformator – Verbessern Sie Ihre Signalqualität!
Entdecken Sie mit unserem fortschrittlichen Gleichtakttransformator J2102B die ultimative Lösung zur Minderung der negativen Auswirkungen niederfrequenter Erdschleifen. Dieser Transformator wurde für außergewöhnliche Leistung und unübertroffene Ergebnisse entwickelt und ist die perfekte Ergänzung Ihres Toolkits für überragende Signalintegrität.
Hauptmerkmale
1. Erdschleifendämpfung: Erleben Sie eine deutliche Reduzierung der negativen Auswirkungen niederfrequenter Erdschleifen und stellen Sie sicher, dass Ihre Signale sauber und störungsfrei bleiben.
2. Unterstützung der Impedanzmessung: Erleichtert die für Stromverteilungsnetze (PDNs) erforderliche 2-Port-Shunt-Thru-Impedanzmessung und ermöglicht so genaue Einschätzungen für eine optimale Netzwerkleistung.
3. Ultra-geringe Rauschausgabe: Genießen Sie eine ultra-geringe Rauschausgabe, die eine makellose Signalqualität garantiert, sodass Sie selbst die feinsten Details sicher erfassen können.
4. Ultrahohe Welligkeitsunterdrückung: Verabschieden Sie sich von unerwünschten Welligkeitseffekten in Ihren Signalen, da unser Gleichtakttransformator eine außergewöhnliche Welligkeitsunterdrückung bietet, was zu einer gleichmäßigen und konsistenten Ausgabe führt.
5. Vielseitige Ausgangsanschlüsse: Wählen Sie zwischen zwei Ausgangsanschlussversionen – BNC und N – passend zu Ihren spezifischen Setup- und Geräteanforderungen und sorgen Sie so für einen nahtlosen Integrationsprozess.
6. Integrität der Übertragungsleitung: Behalten Sie mühelos die Integrität Ihrer 50-Ohm-Übertragungsleitungen bei, bis hin zu beeindruckenden 6 GHz, für eine konsistente und zuverlässige Signalübertragung.
7. Kompatibilität: Unser Gleichtakttransformator ist mit verschiedenen Testgeräten kompatibel, darunter Netzwerkanalysatoren, Oszilloskope und Spektrumanalysatoren. Verabschieden Sie sich von Erdschleifen und schöpfen Sie das wahre Potenzial Ihrer Geräte aus!

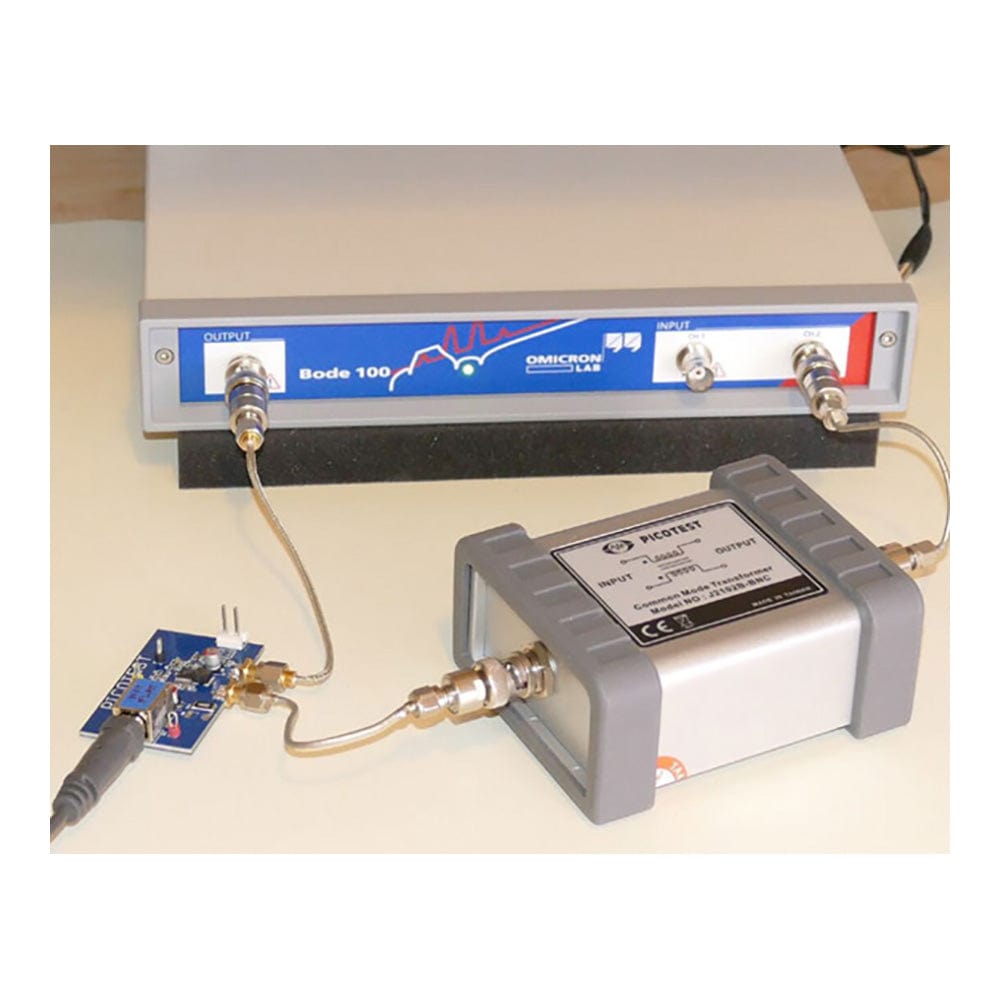

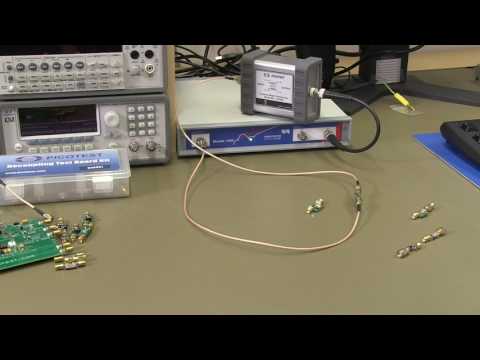

The simplest and most effective method for eliminating a ground loop is to add a wideband common mode transformer to the measurement, such as the Picotest J2102B Common Mode Transformer. The transformer for a low impedance PDN measurement must have very wide bandwidth, low loss and tight coupling, otherwise, the results will not be accurate over the measured frequency range. It is also important to maintain the 50 Ohm transmission line impedance through this transformer. The J2102B accomplishes this with ease.The J2102B paired with the Picotest PDN Cable is the best general solution. The J2113A is a better choice if you need to measure below 3kHz and below a maximum frequency of 500kHz. Due to the limited CMRR, the J2113A is not recommended below 1mOhm. If other cables are used with either solution, there may be significant degradation in measurement accuracy below 1MHz due to poor cable shield resistance and isolation.
