USB-UART-Karte
USB-UART-Karte
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

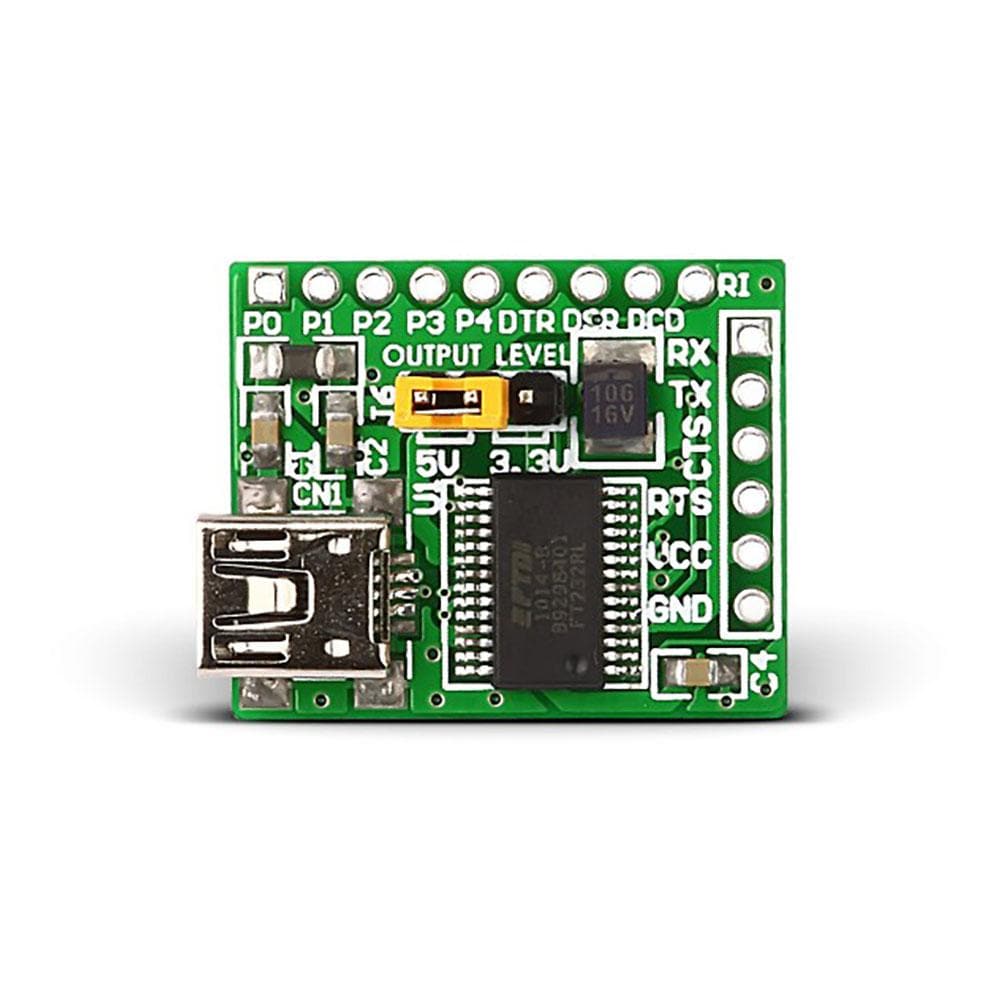

Die USB-UART-Platine ist eine Prototyp-Platine, die USB-Geräte mit dem in einem Mikrocontroller integrierten UART-Modul verbindet. Die Platine bietet USB-Unterstützung mit einem integrierten FT232R UART-zu-USB-Seriell-Konverter, der Seriell-zu-USB-Designs vereinfacht und gleichzeitig die Anzahl externer Komponenten reduziert. Die Platine enthält außerdem ein externes EEPROM, USB-Abschlusswiderstände und eine Taktschaltung, die keinen externen Kristall benötigt. Sie führt serielle Datenübertragung über UART-Kommunikation durch. Die USB-UART-Platine unterstützt sowohl 3,3-V- als auch 5-V-Stromversorgungen. Ein Jumper ermöglicht die Auswahl des VCC-Ausgangspegels.
Mit solchen Funktionen ist die USB-UART-Platine eine ideale Wahl für die RS232-Kommunikation mit Hardwaremodems, Druckern, Barcode-Lesegeräten, drahtlosen Anwendungen und verschiedenen Geräten mit UART-Kommunikationsprotokoll.
IC/Module: FT232R Serial UART to USB Interface
The FT232R is a fully integrated serial UART to USB interface that reduces the external component count by including external EEPROM, clock circuit and USB resistors onto the device. This way, it also ensures further simplification of USB to serial designs. FT232R also features synchronous and asynchronous bit bang interface options with RD# and WR# strobes.
Connectors and Jumpers
The USB UART Board utilizes the USB MINIB connector CN1 for connecting to USB devices. The 1x6 connector CN2 and 1x9 connector CN3 are used to establish connection with the microcontroller. On the other hand, the board features an on-board jumper J6 that allows selection of a logic level (3.3V or 5V), which is sent to the VCCIO pin on 1x6 connector CN2.
