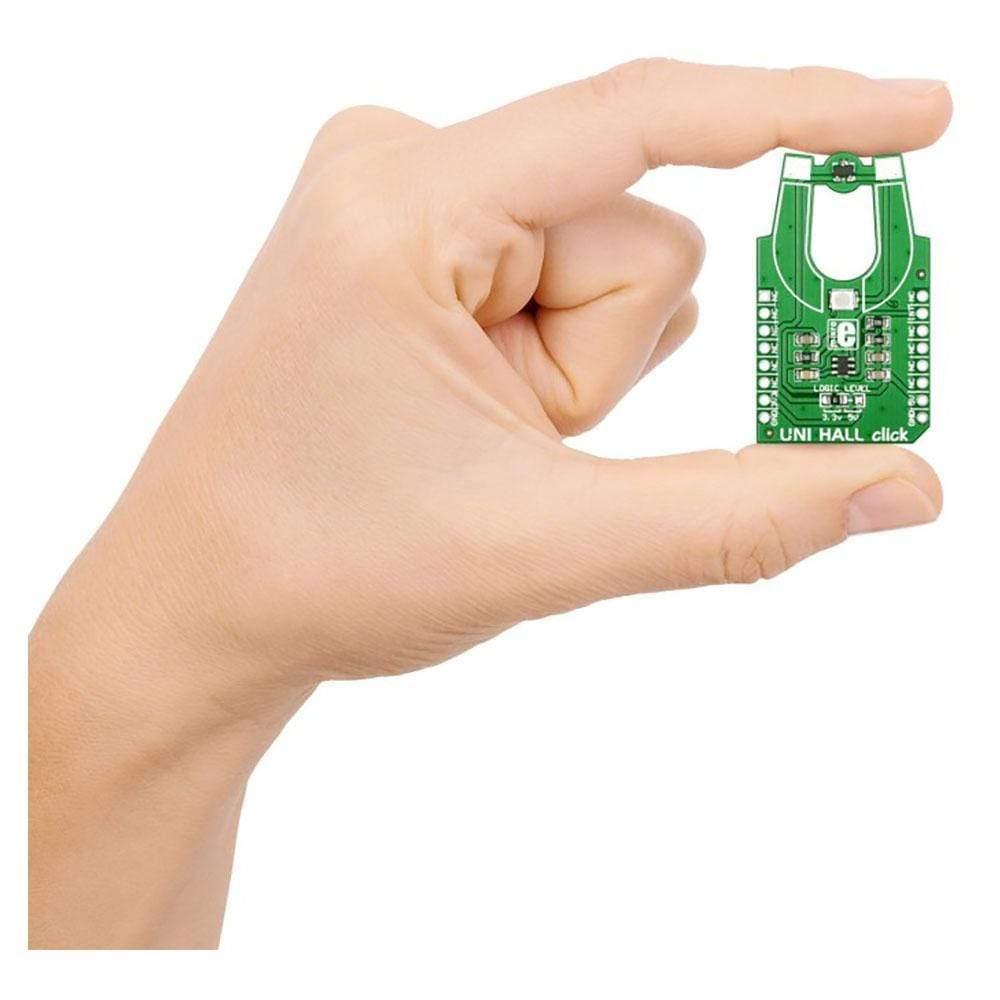

UNI Hall Click Board™
UNI Hall Click Board™
SKU: MIKROE-1647
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

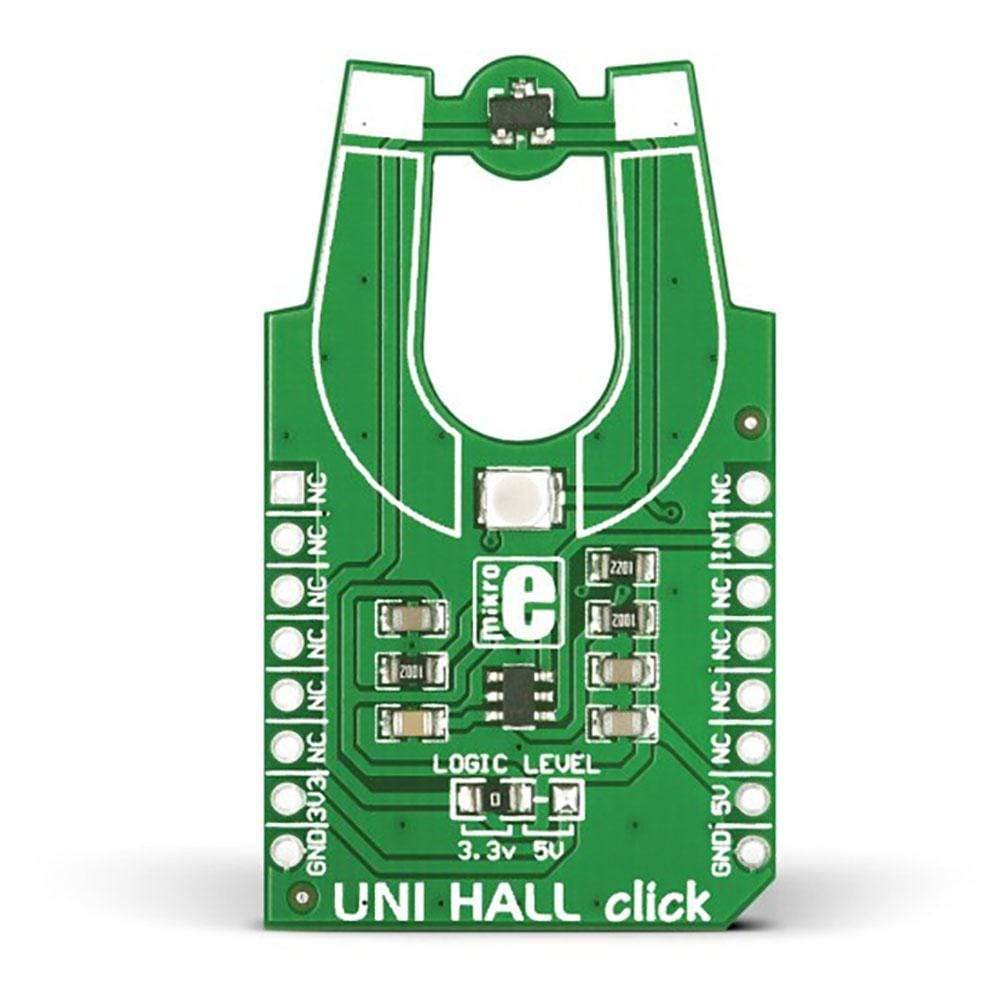

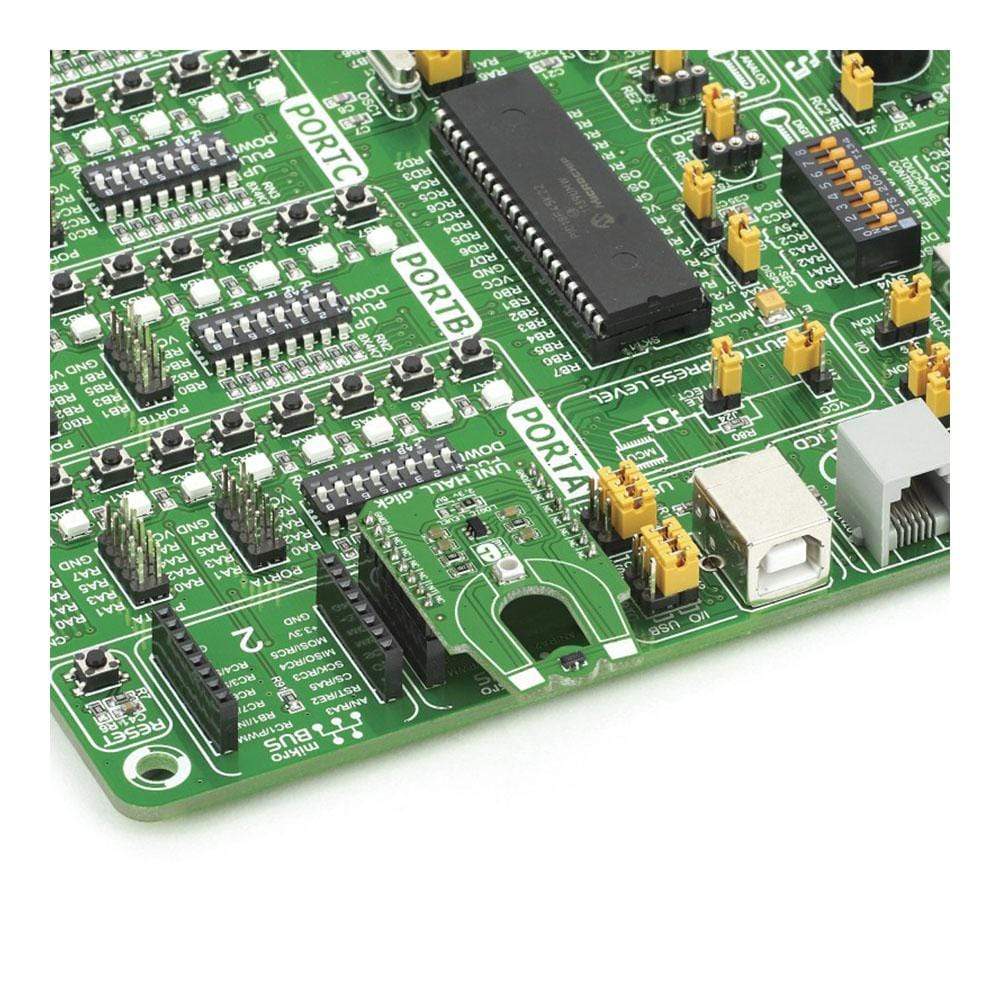

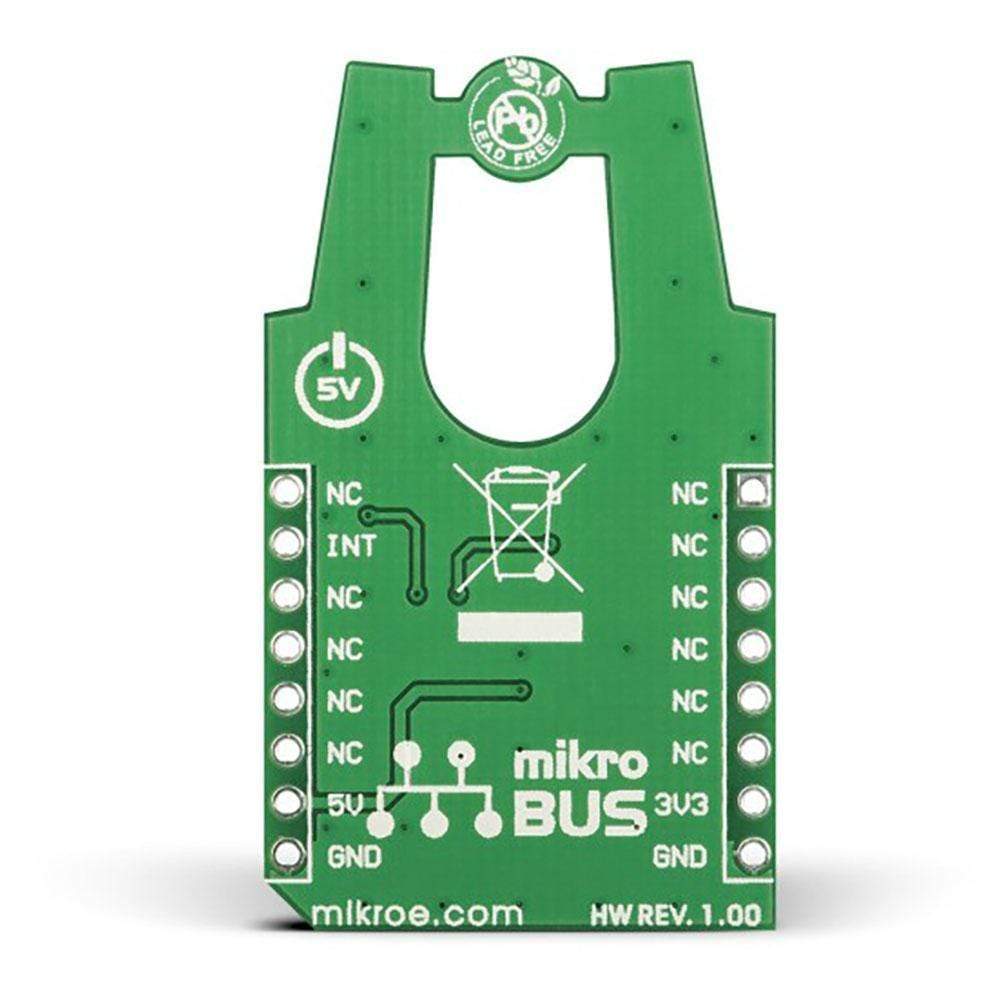

After the BI HALL Click Board™, a new Click Board™ also based on the Hall effect: the UNI HALL Click Board™ from MikroE. It offers the user an easy way to introduce a unipolar Hall switch to the design. The board is equipped with the Melexis US5881 unipolar Hall-effect sensor that is sensitive to north pole magnetic fields. It outputs a LOW logic level when exposed to a north-pole magnetic field, whereas a HIGH logic level when the north pole is taken away or a south pole is introduced. UNI HALL Click Board™ also features a 74LVC1T45 single-bit, dual supply translating transceiver. The board uses the MikroBUS INT line for communication with the target board microcontroller. It is designed to use either a 3.3V or 5V power supply, which is selectable through a solder jumper.
The UNI HALL Click Board™ can be utilized in countless ways by placing magnets in strategic spots. It is an ideal option to make durable push buttons or regulate RPM by mounting it on a wheel or detecting liquid level by attaching it to a float. In its simplest application, UNI HALL Click Board™ can be engaged as part of a durable contactless proximity switch.
Nach dem BI HALL Click Board™ gibt es nun ein neues Click Board™, das ebenfalls auf dem Hall-Effekt basiert: das UNI HALL Click Board™ von MikroE. Es bietet dem Benutzer eine einfache Möglichkeit, einen unipolaren Hall-Schalter in das Design einzuführen. Die Platine ist mit dem unipolaren Hall-Effekt-Sensor Melexis US5881 ausgestattet, der empfindlich auf magnetische Nordpolfelder reagiert. Er gibt einen LOW-Logikpegel aus, wenn er einem magnetischen Nordpolfeld ausgesetzt wird, während er einen HIGH-Logikpegel ausgibt, wenn der Nordpol entfernt oder ein Südpol eingeführt wird. Das UNI HALL Click Board™ verfügt außerdem über einen 74LVC1T45-Single-Bit-Translation-Transceiver mit doppelter Versorgung. Die Platine verwendet die MikroBUS INT-Leitung zur Kommunikation mit dem Mikrocontroller der Zielplatine. Sie ist für die Verwendung einer 3,3-V- oder 5-V-Stromversorgung ausgelegt, die über einen Lötjumper ausgewählt werden kann.
Das UNI HALL Click Board™ kann auf unzählige Arten eingesetzt werden, indem Magnete an strategischen Stellen platziert werden. Es ist eine ideale Option, um langlebige Druckknöpfe herzustellen oder die Drehzahl zu regulieren, indem es an einem Rad montiert wird, oder um den Flüssigkeitsstand zu erkennen, indem es an einem Schwimmer befestigt wird. In seiner einfachsten Anwendung kann das UNI HALL Click Board™ als Teil eines langlebigen berührungslosen Näherungsschalters eingesetzt werden.
| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-1647
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.031 kg
|
| Other | |
Country of Origin |
|
HS Code Customs Tariff code
|
|
EAN |
8606015075594
|
Warranty |
|
