DediProg Intel ISP-Adapter A
DediProg Intel ISP-Adapter A
Kompatibel mit SF100-Programmierer
SKU: ISP-ADP-intel-A
Normaler Preis
€23,95 EUR
ohne MwSt
Normaler Preis
Verkaufspreis
Grundpreis
pro
€23,95 EUR
ohne MwSt
Versand wird beim Checkout berechnet
If no stock is shown above, order now and we'll ship within 10 working days.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

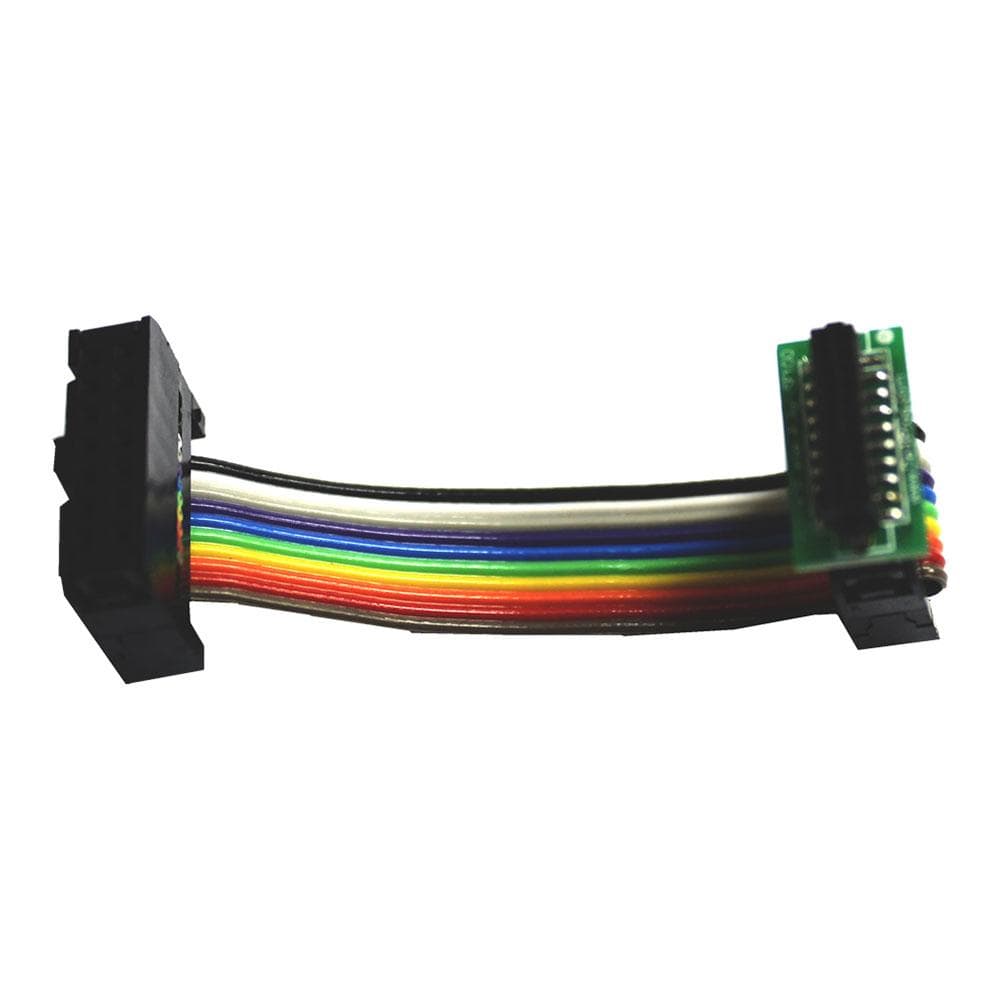

Der Intel ISP-Adapter A wird nur zum Verbinden von SF100 mit einem Intel-Motherboard verwendet.
Gekoppelt mit Intel 2x10-Anschluss (Samtec: ASP-159358-03).
Die Kabellänge beträgt ca. 8cm.
| General Information | |
|---|---|
Part Number (SKU) |
ISP-ADP-intel-A
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.5 kg
|
| Other | |
Warranty |
|
HS Code Customs Tariff code
|
|
EAN |
5055383696734
|
SF100 ISP Header Pin Out (2x7)
| 1 | I/O1 | I/O4 | 2 |
| 3 | I/O2 or CS2 | NC | 4 |
| 5 | VCC | GND | 6 |
| 7 | CS | CLK | 8 |
| 9 | MISO | MOSI | 10 |
| 11 | Vpp/Acc | I/O3 | 12 |
| 13 | SCL | SDA | 14 |
Intel ISP Adaptor A Pin Out (2x10)
| 1 | Key | CS0 | 2 |
| 3 | RESET | CS1 | 4 |
| 5 | GND | VCC | 6 |
| 7 | CLK | DQ2/WP | 8 |
| 9 | DQ3/HOLD | MISO | 10 |
| 11 | x | MOSI | 12 |
| 13 | x | x | 14 |
| 15 | x | x | 16 |
| 17 | x | x | 18 |
| 19 | x | x | 20 |
Signal Mapping
| SF100 connector | Intel Adaptor | ||
| Pin | Signal | Pin | Signal |
| 3 | I/O2 or CS2 | 4 | CS1 |
| 5 | VCC | 6 | VCC |
| 7 | CS | 2 | CS0 |
| 12 | I/O3 | 3 | Reset |
