IR-Distanz-Click-Platine
IR-Distanz-Click-Platine
Verfügbarkeit für Abholungen konnte nicht geladen werden
Overview

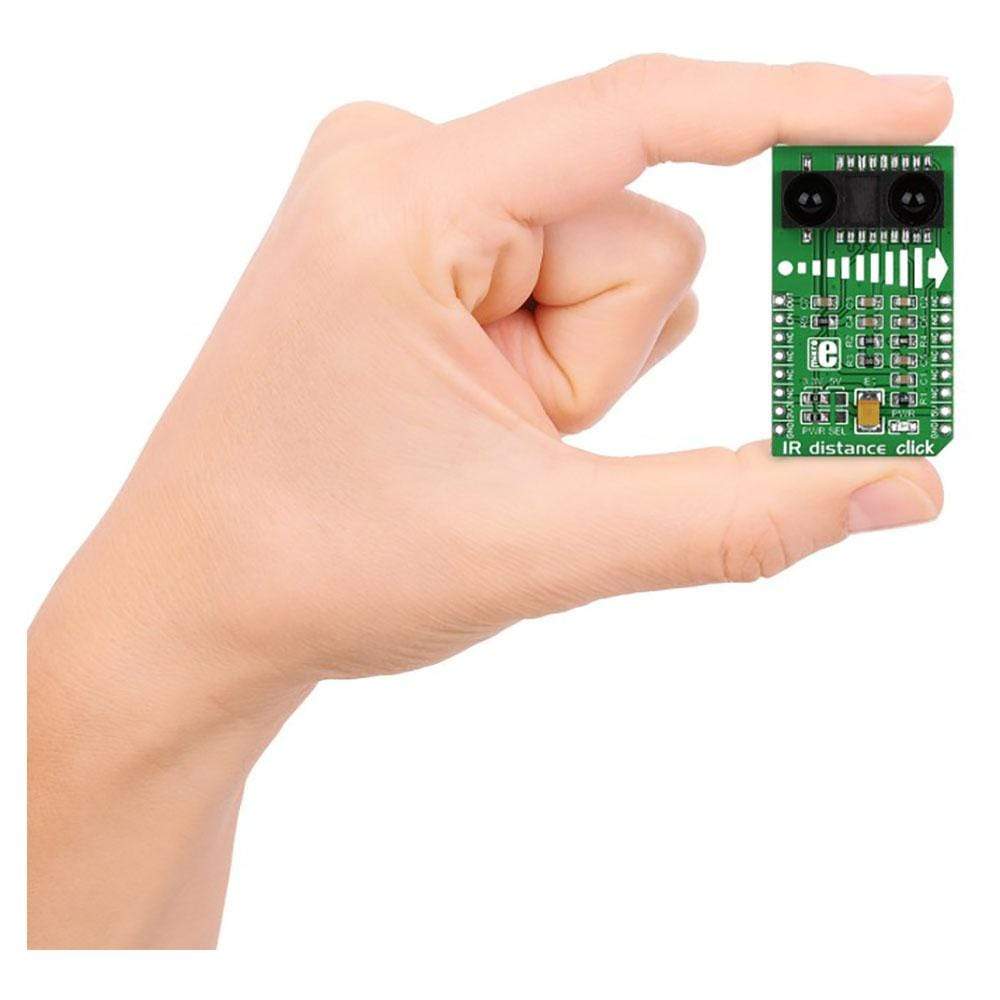

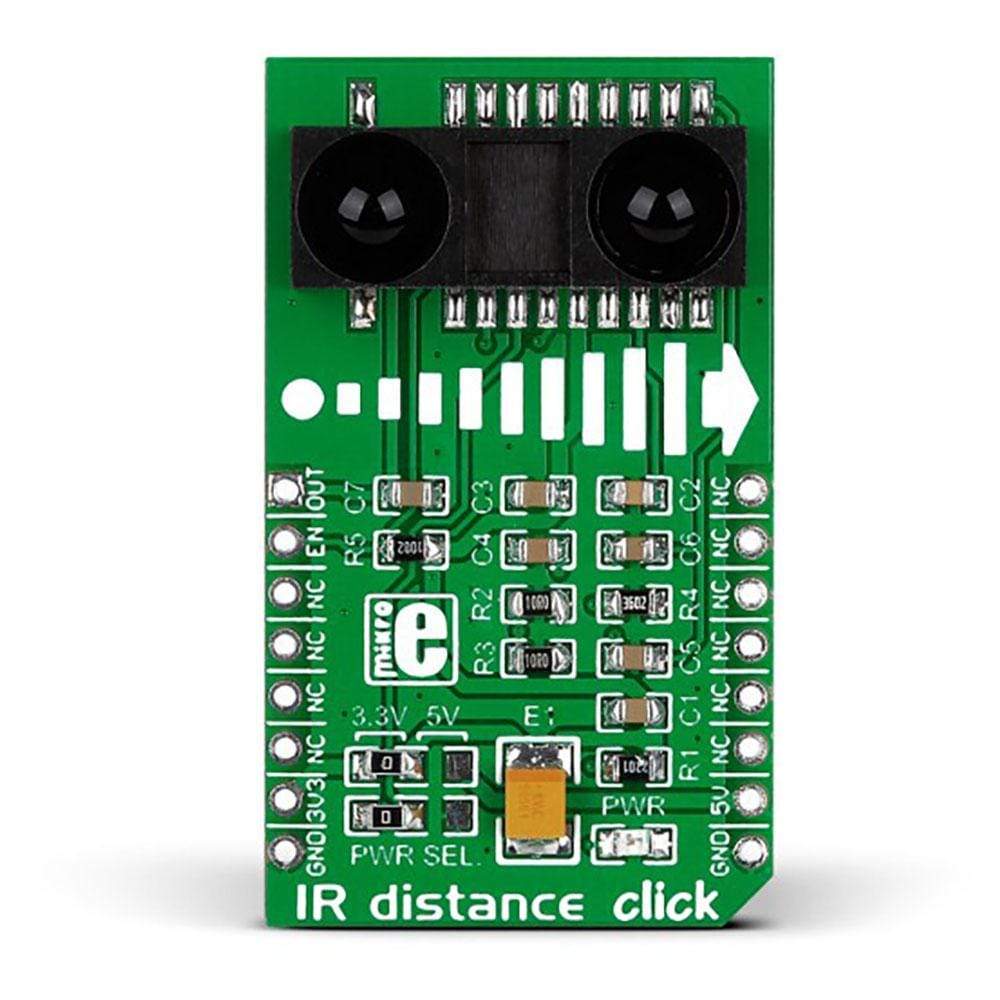

Das IR Distance Click Board™ ist ein Sensor, der eine GP2Y0A60SZ0F-Entfernungsmesssensoreinheit enthält. Das Sensormodul besteht aus einem integrierten PSD (positionsempfindlicher Detektor), einer Infrarot-LED und einem Signalverarbeitungsschaltkreis mit einer Messreichweite zwischen 10 und 150 cm. Der Sensor bleibt unbeeinflusst von der Reflektivität des Objekts wie Umgebungstemperatur und Betriebsdauer. Das IR Distance Click Board™ gibt eine analoge Spannung aus, die der Entfernung des Objekts entspricht (über den MikroBUS AN-Pin). Da dieses Gerät die Spannung ausgibt, die der Erkennungsentfernung entspricht, kann es auch als Näherungssensor verwendet werden. Das IR Distance Click Board™ verwendet eine 3,3-V- oder 5-V-Stromversorgung.
Mit diesen Funktionen kann das IR Distance Click Board™ in Anwendungen wie berührungslosen Schaltern, verschiedenen Energiespargeräten, Robotern und vielem mehr eingesetzt werden.
| General Information | |
|---|---|
Part Number (SKU) |
MIKROE-1991
|
Manufacturer |
|
| Physical and Mechanical | |
Weight |
0.027 kg
|
| Other | |
Country of Origin |
|
HS Code Customs Tariff code
|
|
EAN |
8606015077017
|
Warranty |
|

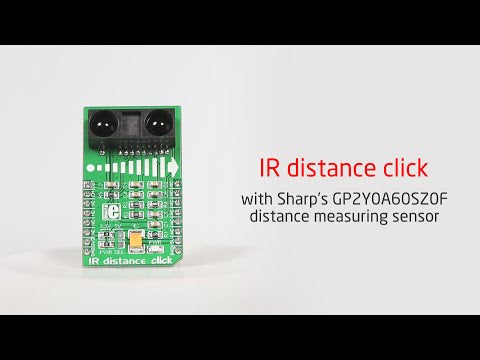

IC/Module: GP2Y0A60SZ0F Distance Measuring Sensor Unit
Incorporating an integrated combination of PSD (positive sensitive detector), IR-LED (infrared emitting diode) and signal processing circuit, the GP2Y0A60SZ0F is a distance measuring sensor unit that outputs the voltage corresponding to the detection distance. This sensor unit is ideal for being used as a proximity sensor.
Functioning of IR Distance Click Board™

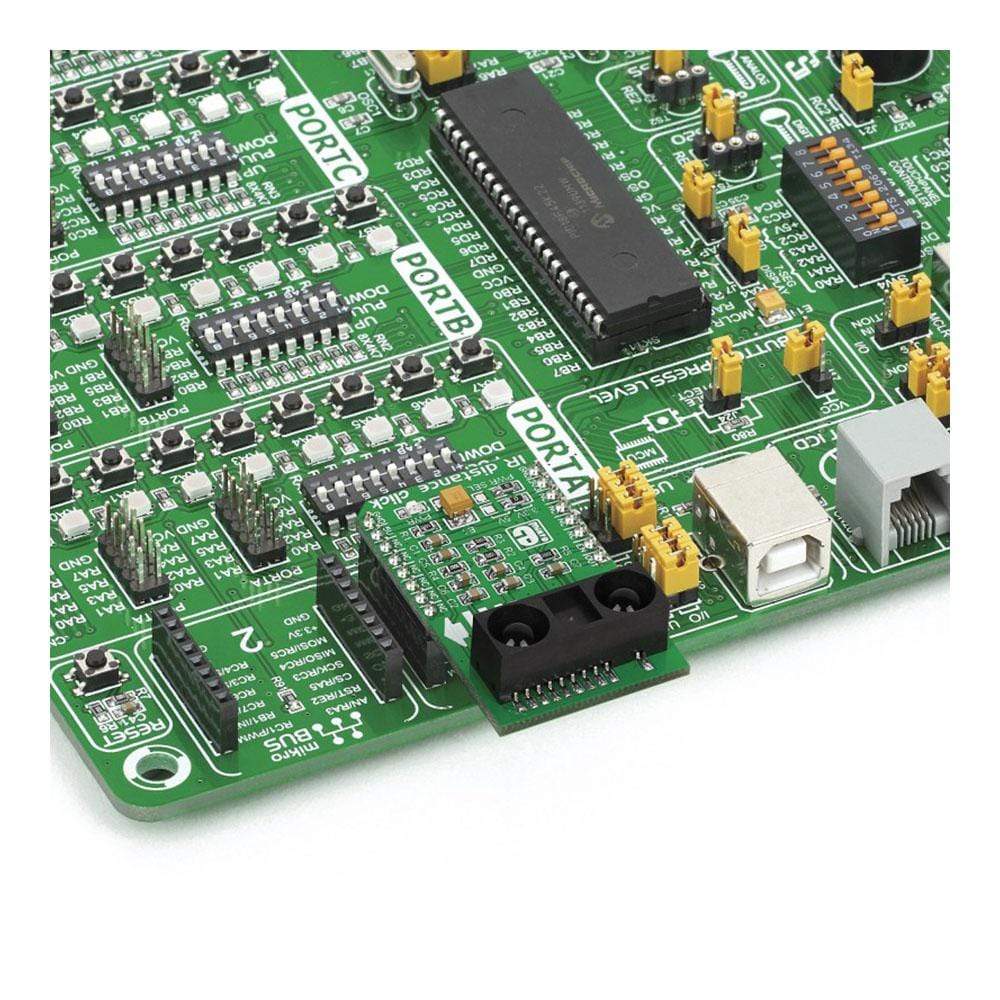

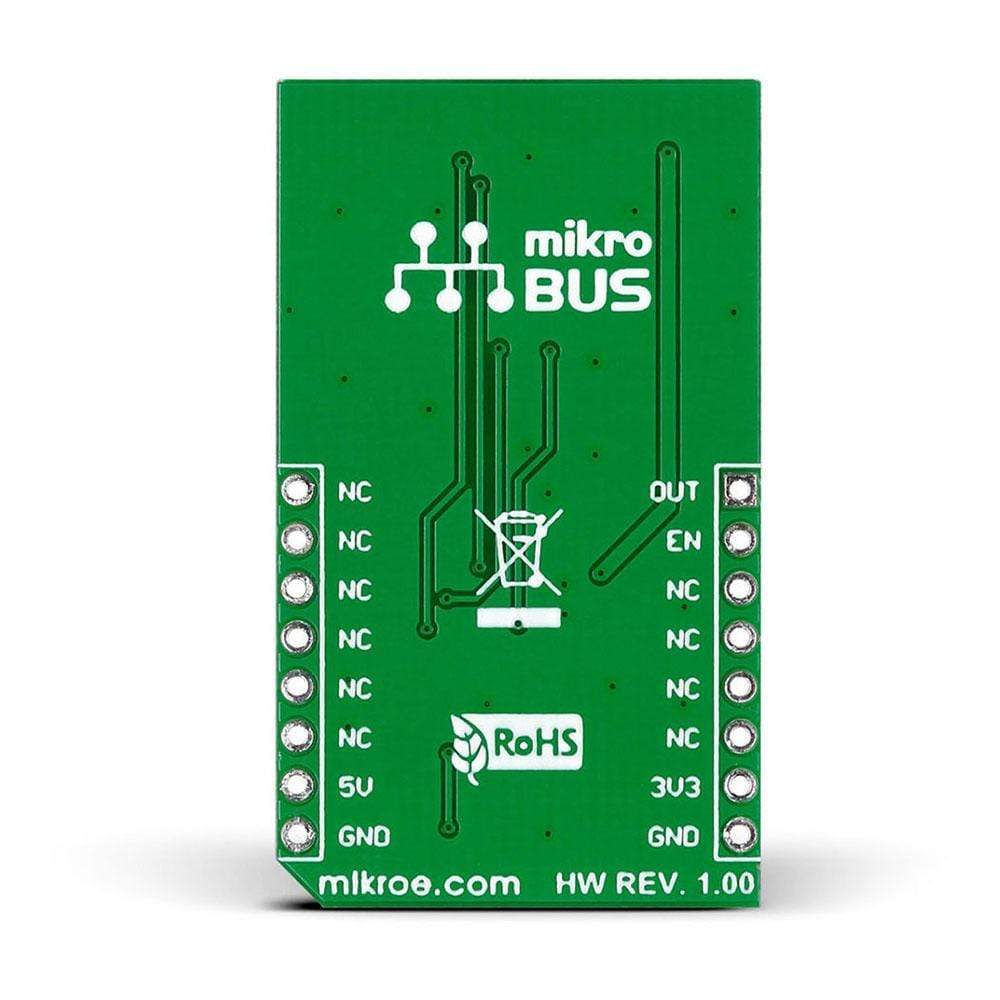

Unhindered by the reflectivity of the object that the user tries to measure owing to the use of triangulation method adopted, the IR Distance Click Board™ . in addition than robotics applications can be employed for creating touch-less switches (for a more complex touch-less interface see the Gesture board), and all sorts of energy-saving devices. The IR Distance Click Board™ sensor serves as a far sighted sensor with a measuring range from 10 to 100 cm, wherein it communicates distance to the target MCU through the mikroBUS AN pin, a voltage corresponding to the distance of the object, making it an efficient sensor.
